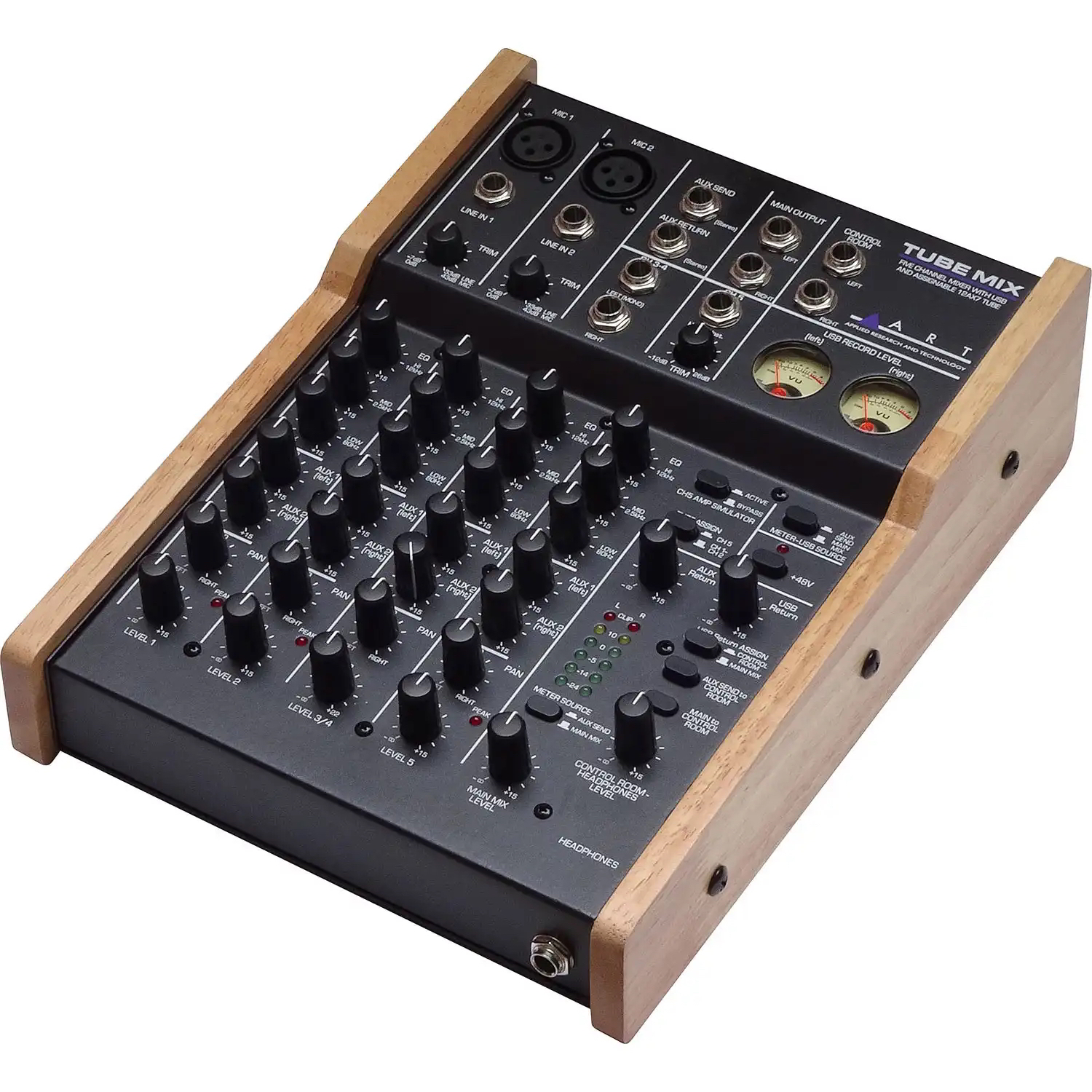

特徴
- CH1&CH2は、マイク入力用のバランスXLR端子で、トリム・コントロール(入力トリム)付きです。
- CH5は、楽器/ライン入力用のアンバランス¼″TS端子で、トリム・コントロール(入力トリム)付きです。
- CH3/4は、ステレオ・ライン機器用で、バランス¼″TRS端子 × 2です。
CH5にハイ・インピーダンスのギター等を繋ぐ場合には、アンプ・シミュレーター(オン/オフ可)を使えます。 - 12AX7真空管を搭載し、CH1&2 or CH5のどちらかに使用できます。
- マイク用には+48Vファントム電源を供給できます。ノイズが少なくオン/オフも可能です。
- CH3/4のバランス¼″TRS入力端子は、ステレオ or モノラルのラインレベルに対応します。
- ¼″TRS出力端子は、バランス or アンバランスのラインレベル信号を出力します。
- 各チャンネルにはそれぞれ3バンド・イコライザーがあります。
- 入力チャンネル毎に2つのプリフェーダーAUXセンドがあり、ライブのモニター・ミックスやエフェクト、レコーディングに使えます。
- コントロール・ルーム出力を独立してモニターできます。
- ヘッドホン端子は¼″ステレオTRSです。
- CH1|CH2|CH5には、赤色LEDのクリップ・インジケーターがあります。
- メイン出力レベル用にはLEDメーターがあります。
- USBプレイバックは、メイン or コントロール・ルームに出力を切り替えられます。
- 針式のVUメーターはUSB録音レベルを確認できます。
- USB2.0に対応しています。
- 最近のWindows|Mac OS|Linuxであれば、別途ドライバーのインストールは不要です。
Spec
| 最大入力レベル | CH1、CH 2(マイクロフォン):+9dBu |
| CH1、CH 2(ライン入力):+20dBu | |
| CH 3/4(EQフラット):+20dBu | |
| CH 5(EQフラット):+16dBu | |
| AUX Return:+24dBu | |
| 入力インピーダンス | マイクロフォン:3.5k Ω |
| ライン(CH1、CH2、CH 3/4):10k Ω | |
| CH 5(楽器):1M Ω | |
| 最大出力レベル | MAIN OUTPUT、CONTROL ROOM(バランス/アンバランス):+20dBu/+17dBu |
| Aux Send:+20 dBu | |
| HEADPHONES:100mW / Ch @ 300 Ω、50mW /Ch @32 Ω | |
| 出力インピーダンス | MAIN OUTPUT、CONTROL ROOM(バランス/アンバランス):150/100 Ω |
| AUX SEND:150 ΩΩ | |
| HEADPHONES:100 Ω | |
| 最大ゲイン | MIC to MAIN OUTPUT(バランス):+73dB |
| LINE IN to MAIN OUTPUT(バランス):+63dB | |
| CH 5 to MAIN OUTPUT(バランス):+56dB | |
| CH3/4 to MAIN OUTPUT(バランス):+30dB | |
| EIN | マイクロフォン(@max gain):-127dBu “C” wtd. |
| ライン(@max gain):-105dBu “C” wtd. | |
| 楽器(@max gain):-112dBu “C” wtd. | |
| USB | コンピューター接続:USB プラグ&プレイ Mac & PCインターフェイス |
| A/D、D/A:16 Bit、44.1 kHz or 48 kHz、USB コンピューターで選択 | |
| 0.4 ms A/D レイテンシー @ 44.1 kHz | |
| その他 | 電源:INPUT 100～240V、OUTPUT 18VDC 1,000mA センター・プラス(専用ユニバーサル・アダプター付属) ご注意:前モデル(Tube Mix)のACアダプターはご利用になれません。必ず仕様をご確認ください。 |
| ファントム電源:スイッチで選択、+48V DC、フィルター回路、電流制限 | |
| 周波数特性(MIC to MAIN OUT):20～100kHz ± 1dB | |
| Note: 0 dBu = 0.775Vrms | |
| ケース:スチール、塗装仕上げ | |
| 寸法:84H × 198W × 265D mm | |
| 重量:2.2 kg |
