Spec
- 映像
- 映像処理
- 4:2:2(Y/Pb/Pr)、8ビット
- 入力映像フォーマット
- 720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p
SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、
WXGA(1280×800/60Hz)、FWXGA(1366×768/60Hz)、
SXGA(1280×1024/60Hz)、SXGA+(1400×1050/60Hz)、
UXGA(1600×1200/60Hz)、Full HD(1920×1080/60Hz)、
WUXGA(1920×1200/60Hz)
※リフレッシュ・レートは、各解像度の最大値です。
※CEA-861-E、VESA DMT Version 1.0 Revision 11準拠
※1920×1200/60Hz:Reduced blanking - 出力映像フォーマット
- HDMI OUT MAIN端子、PVW端子
1080/59.94p、1080/50p
※フレーム・レートは、SYSTEMメニューで選択します(59.94Hzまたは50Hz) - 配信、録画フォーマット
- ファイル・フォーマット:MP4
コーデック: H.264、ターゲット・ビットレート 最大20Mbps
AAC LC 48kHz 16bit ステレオ、ターゲット・ビットレート 最大384kbps - ビデオ・プレーヤー
- ファイル・フォーマット:MP4(H.264、AAC)
- 静止画
- PNG File(.png)最大1920×1080ピクセル、24ビットカラー
JPEG File(.jpg .jpeg)最大1920×1080ピクセル、24ビットカラー - 映像エフェクト
- シーン:ピクチャー・イン・ピクチャー、スプリット、ピクチャー・バイ・ピクチャー
切り替え:黒フェード、ミックス・フェード
キー合成:ルミナンス・キー、クロマ・キー
その他:アウトプット・フェード、テスト・パターン出力、配信ディレイ - 音声
- 音声処理
- 24ビット/48kHz
- オーディオ・フォーマット
- HDMI IN/OUT端子:リニアPCM、24ビット/48kHz、ステレオ
- オーディオ・エフェクト
- ディレイ、ハイ・パス・フィルター、ゲート、コンプレッサー、イコライザー、リミッター、テスト・トーン出力
- オーディオ・プレーヤー
- ファイル・フォーマット:WAV(リニアPCM、16ビット、48kHz/44.1kHz、ステレオ)
- 共通部
- 記録メディア
- SDHC/SDXCカード(別売)
- その他の機能
- パネル・ロック機能

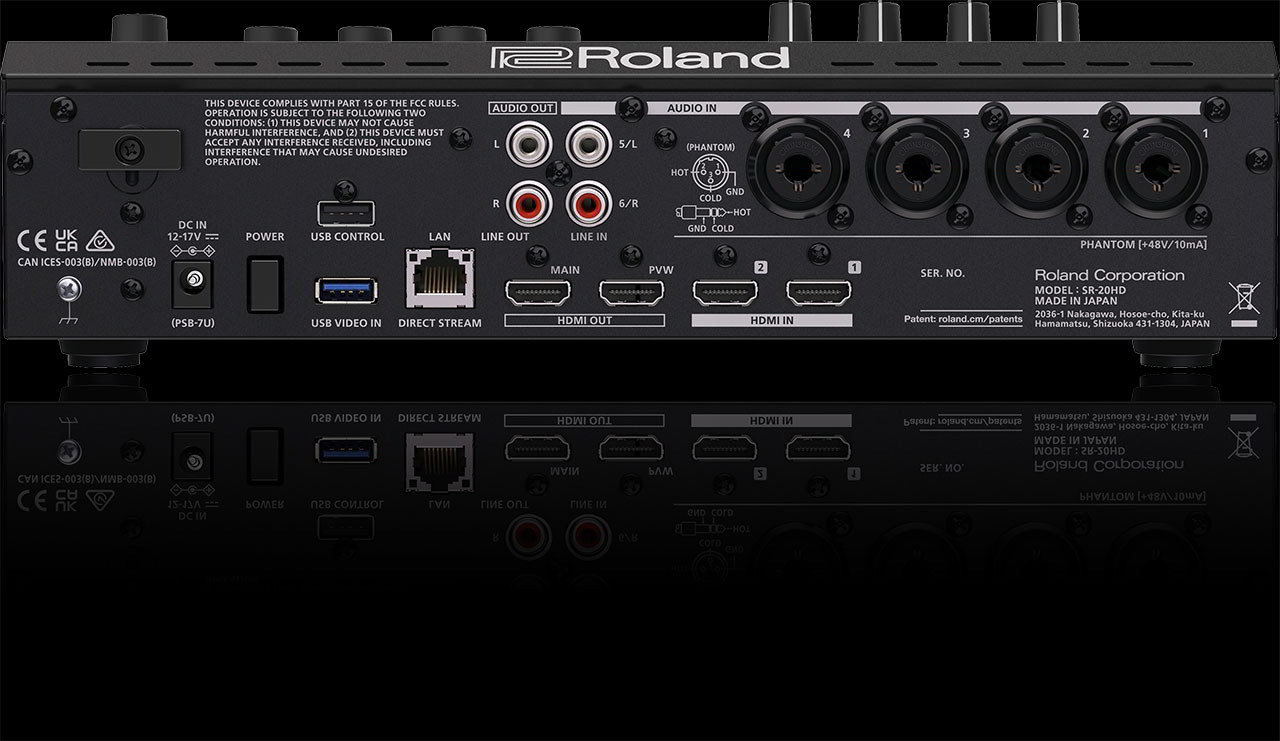

EDIDエミュレーター - 接続端子
- 入力端子
- HDMI IN 1～2端子:HDMIタイプA(マルチフォーマット対応)
AUDIO IN 1～4 端子:コンボ・タイプ
XLRタイプ:バランス、ファンタム電源(DC 48V、10mA)、(1 GND、2 HOT、3 COLD)
TRS標準:バランス - 出力端子
- HDMI OUT MAIN、PVW端子:HDMIタイプA
LINE OUT端子:RCAピン・タイプ
PHONES端子:ステレオ・ミニ・タイプ - 入出力端子
- HEADSET端子:ステレオ・ミニ・タイプ(3.5mm、TRRS 4極、CTIA)
- その他端子
- USB VIDEO IN端子:USB A(USB 3.0)
USB CONTOL端子:USB A(USB 2.0)
LAN(DIRECT STREAM)端子:RJ-45、1000BASE-T
DC IN端子 - オーディオ入出力規格
- 規定入力レベル
- AUDIO IN 1～4 端子:-52 ～ +4dBu(最大入力レベル:+24dBu)
LINE IN端子:-10dBu(最大入力レベル:+10dBu) - 入力インピーダンス
- AUDIO IN 1～4 端子(XLRタイプ、ファンタム電源オン):5kΩ
AUDIO IN 1～4 端子(XLRタイプ、ファンタム電源オフ):7kΩ
AUDIO IN 1～4 端子(TRS標準タイプ):7kΩ
LINE IN端子:18kΩ - オーディオ規定出力レベル
- AUDIO OUT端子:-10dBu(最大出力レベル:+10dBu)
PHONES端子:72mW+72mW(32Ω負荷時) - 出力インピーダンス
- AUDIO OUT端子:1kΩ
- その他
- ディスプレイ
- 4.3インチTFTカラーLCD:480×272ドット
- 電源
- ACアダプター
- 消費電流
- 3.5A
- 消費電力
- 42W
- 外形寸法
- 300(幅)×215(奥行)×86(高さ)mm
- 質量(本体のみ)
- 2.4kg
- 動作温度
- 0～+40℃
- 付属品
- スタートアップ・ガイド
「安全上のご注意」チラシ
ACアダプター
電源コード
保証書 - ※0dBu=0.775Vrms
