特徴
- 安定運用を実現するトゥルーダイバーシティ方式。
- レシーバーの出力レベルは-60～0dBを2dBステップで変更可能。
- 周辺のRF環境を確認できるGroup SCAN機能。
- レシーバーの設定をトランスミッターに反映させるIR SYNC。
- アンテナ電源供給可能。
- XLRとφ6.3mmモノラルの、選べる2タイプの出力。
- 多機能なマルチファンクションボタン。
- 従来モデルと比べ、ハンドリングノイズを大幅に改善。
- トランスミッターゲインを-10～20dBを2dBステップで変更可能。
- 利用シーンに合わせて交換可能な7種類の別売マイクロホンカプセルに対応。
- ハイパスフィルター搭載。
- どんな環境でも見やすいOLEDディスプレイ採用。
- 別売の充電器ATW-CHG3を使用することでNi-MH電池の充電が可能。
Spec
システム仕様
- 通信周波数帯
- Band HH1:806.125～809.750MHz(周波数個数:30)
- 最小周波数ステップ
- 125kHz
- 変調方式
- FM
- 最大周波数偏移
- ATW-T3202HH1:±36 kHz(THD:10%)
- ダイナミックレンジ
- ATW-T3202HH1:115dB 以上、A-weighted、typical
- 全高調波歪率
- 1.0%以下(at 1 kHz、±17.5kHz deviation)
- 動作範囲
- 100m
※干渉信号のない開けた環境 - 周波数特性
- ATW-T3202HH1:25～16,700Hz
※取り付けられたマイクロホンカプセルによって異なります。 - 最大同時使用(推奨)
- 6チャンネル
- 受信方式
- ダイバーシティ
- イメージ妨害比
- 60dB nominal
- 受信感度
- 20dBuV(SN比 60dBA) (50Ω termination)
- 最大出力レベル
- XLR、バランス、+14dBV

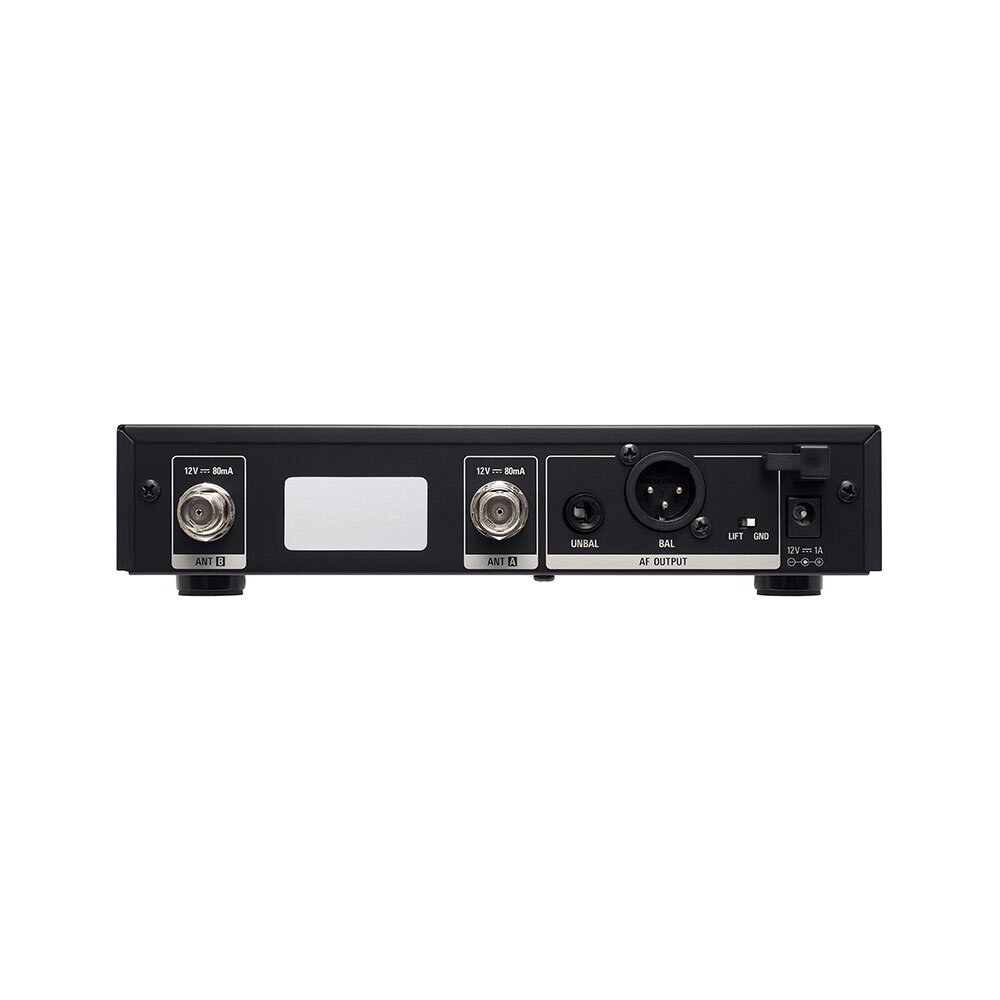

6.3mm、アンバランス、+8dBV - アンテナ入力
- BNC型、50Ω
- アンテナ供給電源
- DC12V、160mA(A/B合算)
- 電源
- AC100～240V 50/60Hz
DC12V 1A(センタープラス)スイッチング外部電源 - 動作温度範囲
- -5°C ～45°C
- 外形寸法
- H43.4×W210.0×D191.0mm
- 質量
- 約1.1kg

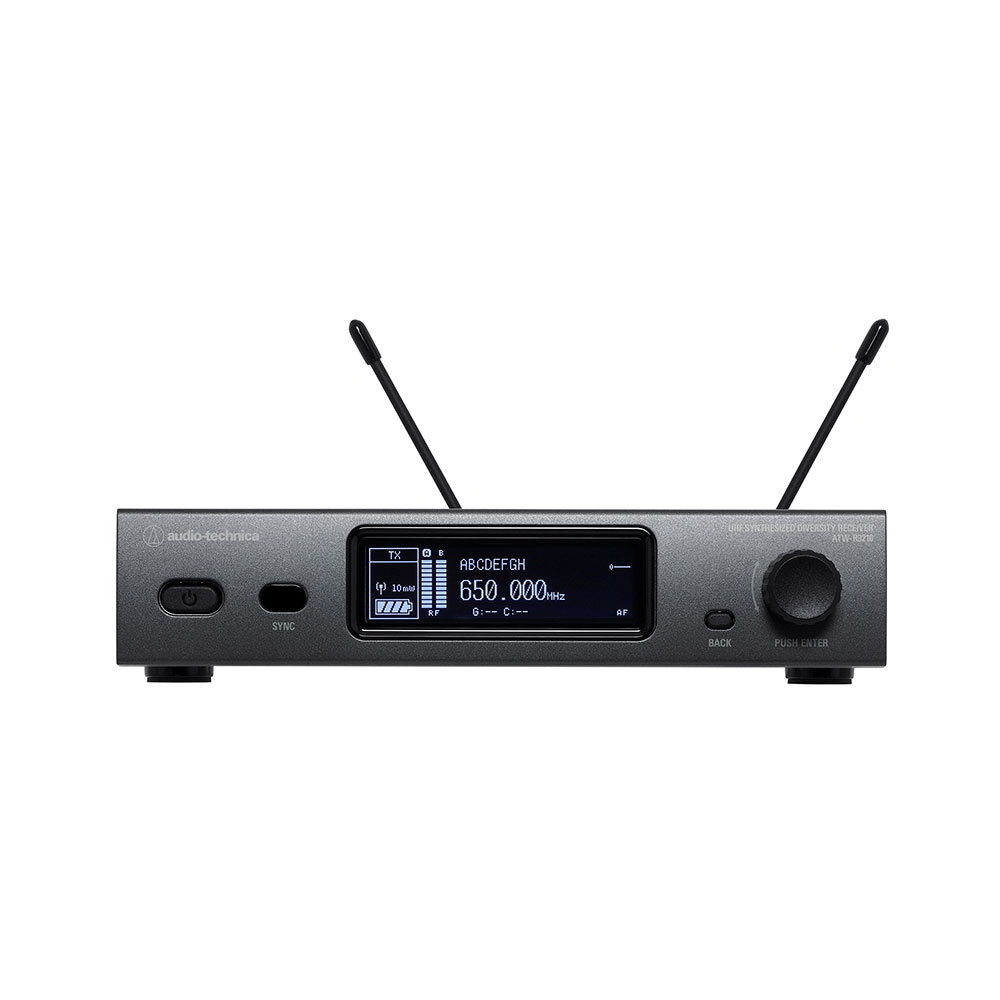

ATW-R3210

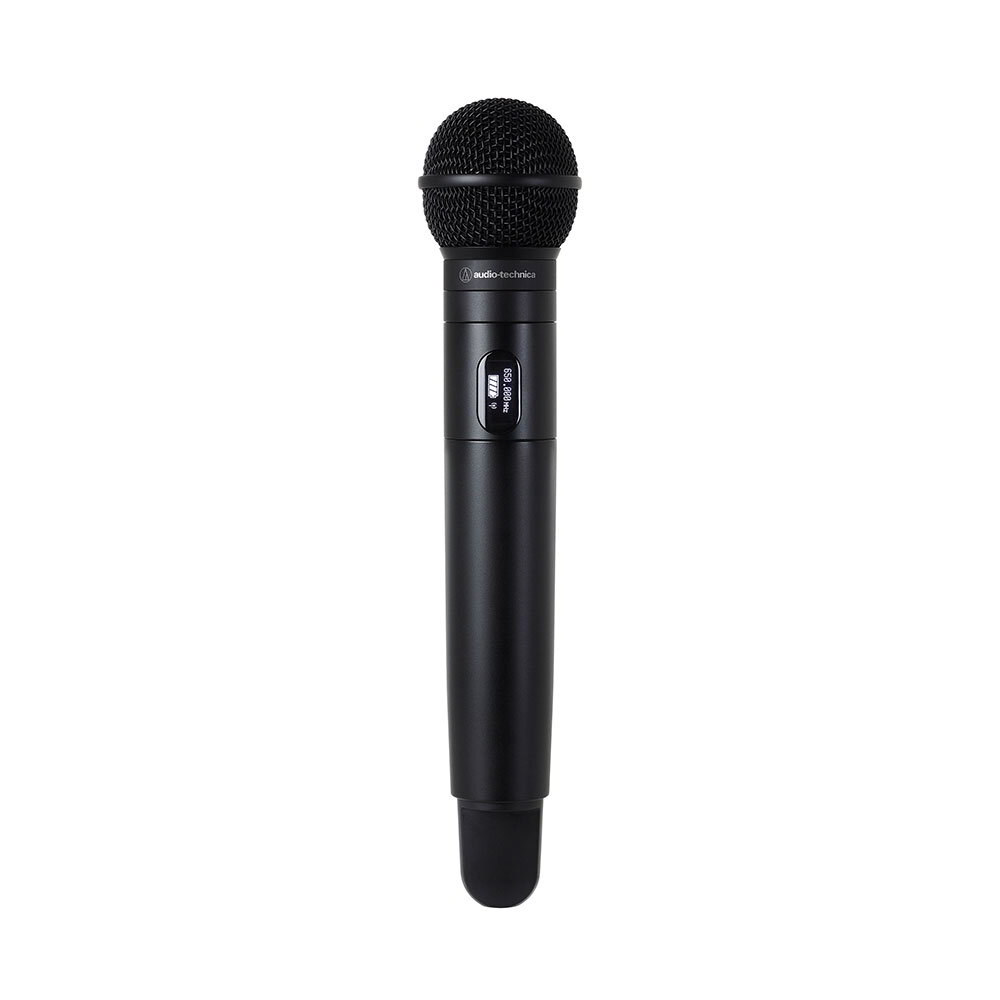

ATW-T3202
- RF出力
- High:10mW、Low:2mW(switchable)、at 50Ω
- ハイパスフィルター(low-freq. roll-off)
- 150Hz、6dB/Octave
- 電源
- DC3V(単3形アルカリ乾電池2本使用時)
- 動作温度範囲
- -5°C ～45°C
- 電池寿命
- 単3アルカリ電池使用時:9時間
ニッケル水素充電池使用時:9.5時間
※電池の種類、使用方法、使用環境によって異なります。 - 外形寸法
- ATW-T3202HH1(マイクロホンカプセル除く): 193mm×φ37mm
ATW-T3202/C510HH1:265mm×φ54mm - 質量(電池除く)
- ATW-T3202HH1(マイクロホンカプセル除く): 約200g
ATW-T3202/C510HH1:約330g
付属品

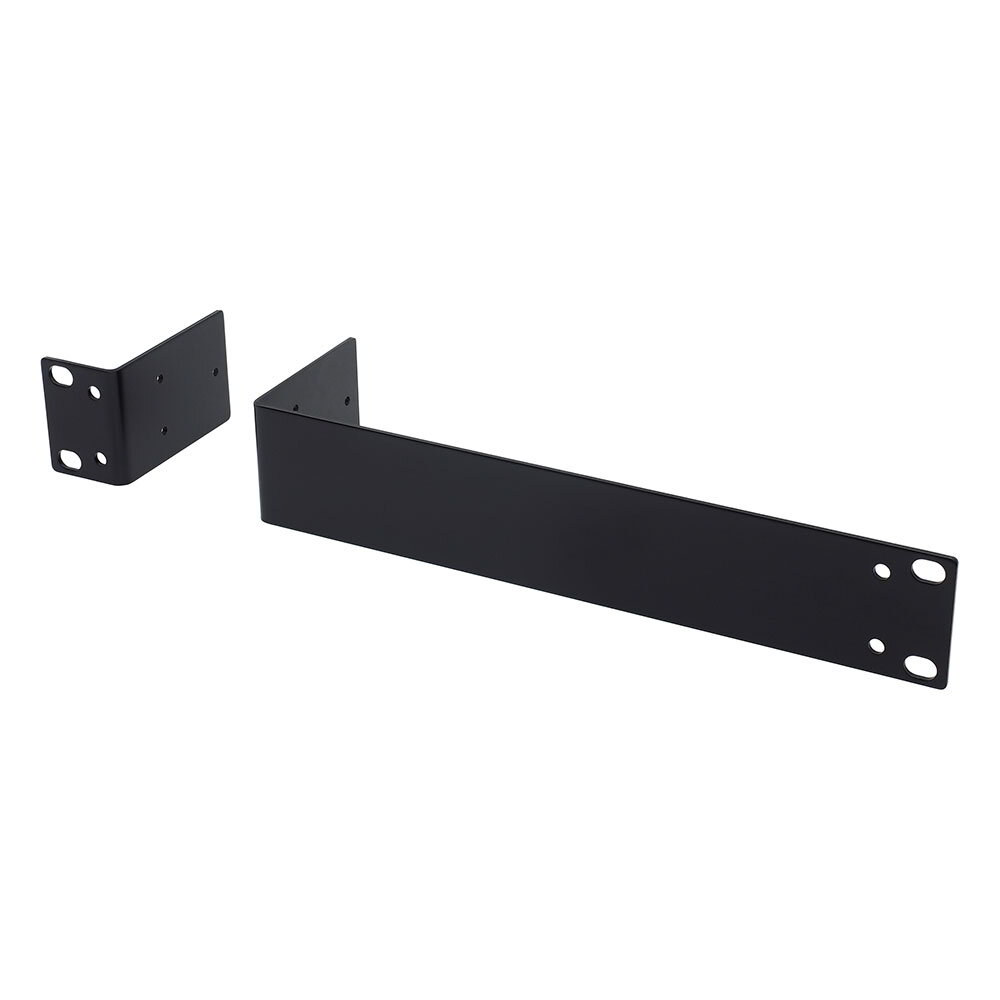

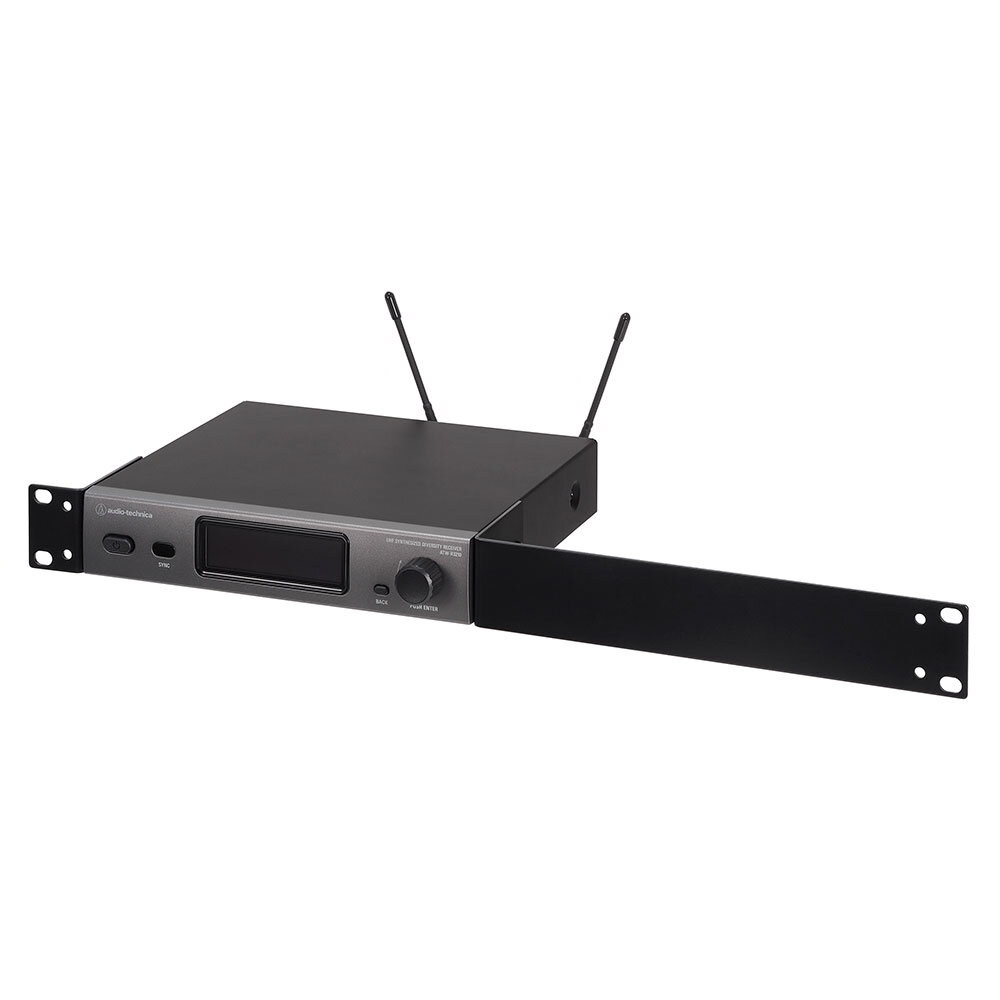

ラックマウント(長・短)、ラックマウント用ネジセット、ホイップアンテナ×2ACアダプター、マイクホルダー(ネジ径5/8インチ) AT8456a、マイクホルダー用ネジ追加画像
クリックで別ウインドウで拡大します。
