Lab. Gruppen CMA1201

◆出力チャンネル数 : 1
◆最大出力 : 1 x 120W (4Ω) / 1 x 120W (8Ω) / 1 x 120W (70V) / 1 x 120W (100V)
◆最小ロードインピーダンス :《4Ωモード》4Ω《8Ωモード》8Ω 《70Vモード》41Ω 《100Vモード》82Ω
◆トーン・コントロール : 《Bass》±10dB(100Hz) 《Treble》±10dB(10kHz)
◆コントロール :

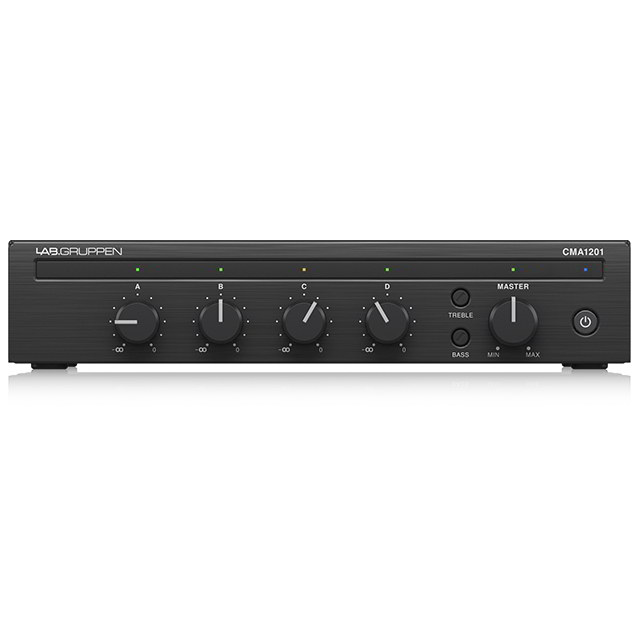

《フロント》電源スタンバイボタン、インプット・アウトプットゲインコントロール、トーン・コントロール(ベース・トレブル)

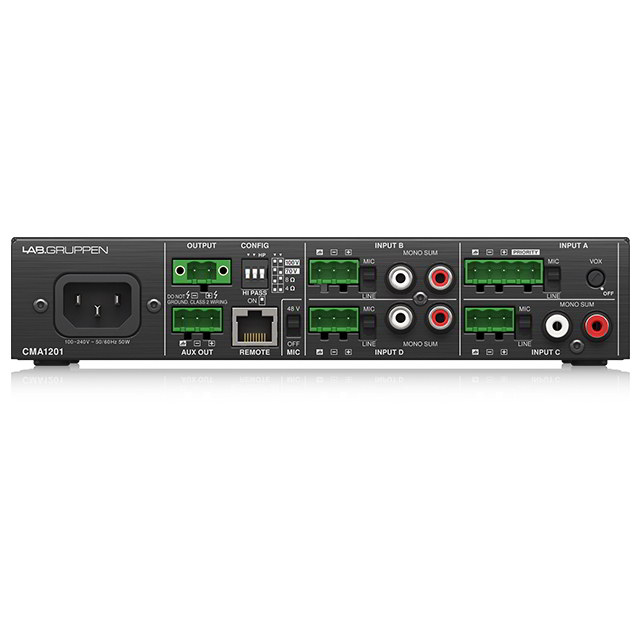

《リア》抵抗切替(4 Ω / 8 Ω / 70 V / 100 V) 80 Hz ハイパスフィルター、マイク/ライン切替スイッチ、vox/duckingスレッショルドコントロール、ファンタム・パワー
◆インジケータ :
オン (blue), 強制スタンバイ (red), スタンバイ (yellow)

表示
シグナル (green LED): >12.3 mV (-36 dBu)
フォルト (red LED): Clip

マスター
シグナル (green LED): >-50dBu
フォルト (red LED): オーバーヒート、DCフォルト、オーバーカレント
リミット (red LED): アウトプットリミット

【システム】
◆アウトプット回路タイプ: Class D
リモートコネクター: 1 x RJ45 コネクター

◆オーディオ・インプット
マイク/ライン プライオリティー入力チャンネル: 1 x 5-pin Euroblock(ユーロブロック)コネクター (チャンネルA)
マイク/ライン入力チャンネル (RCA入力含む): 3 x 3-pin Euroblock(ユーロブロック)コネクター 3x ステレオ RCA(チャンネル B, C, D)

インピーダンス: バランス・マイク/ライン 20kΩ アンバランスライン/RCA 10kΩ
最大入力レベル: 4.88 V (+16 dBu)
ファンタム電源: (マイク入力) 48V
最大アンプ出力、AUX出力レベル(+4 dBu)の入力感度: マイク: 0.038V (-26dBu), バランス: 1.23V (+4dBu), RCA: 0.62V(-2dBu) *各チャンネルモノサミング

◆オーディオ・アウトプット
アウトプット: 1 x 2-pin Euroblock(ユーロブロック)コネクター ステレオ
AUXアウトプット: 1 x 3-pin Euroblock(ユーロブロック)コネクター
AUXアウトプット最大レベル: 4.88V (16dBu)

◆パフォーマンス
歪率: <0.05%
応答周波数: 20 Hz to 20 kHz, +0.5 / -1 dB
S/N: >97 dBA
ハイパスフィルター: 80Hz HPF

◆保護機能
冷却: 対流冷却(ファンレス)
アンプ保護: (熱、過電流、DC、高周波)保護
負荷保護: 起動およびシャットダウン動作の制御、DC保護

◆電源、電圧、ヒューズ
主電源: 100VAC, 50/60 Hz
ヒューズ: T 3.15 A L 250 V
消費電力(定格電力 1/8@4Ω):50W
電源コネクター:標準IECコネクター

◆寸法・重量
寸法(H x W x D): 44 x 218 x 299 mm
重量: 2.4 kg
仕上げ:シャーシ:ブラッシュド黒アルマイト加工 / ボトム:スチール(黒塗装)
認証機関:CE, WEEE, CCC, cTUVus, PSE, RCM, RoHS, FCC part 15 Class B
