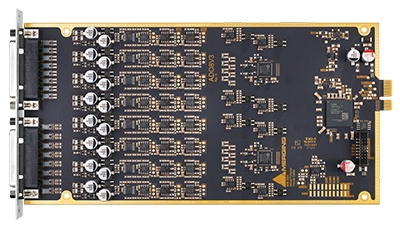

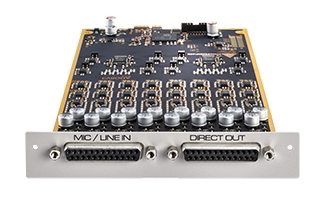

MERGING Technologies ADO8VS3P

• スイス製の極めて透明度の高いプリアンプを8台搭載
• プリアンプは最大78dBのゲイン(Boost使用時)
• ローカルまたはリモートによるチャンネル毎のラインレベル調整
• リモートによる全パラメーターのアクセス・コントロール
• チャンネル毎に48Vファンタム電源,位相反転,ローカット,インピーダンス切り替え可能
• DI ボックスが不要
• 各チャンネルのダイレクトラインアウト(ポストマイクプリ)
• ダイナミックレンジ:139dB (A-weighted, typ.)
• ファンタム電源On/Off時のオートミュート機能
• プリアンプ MIDI リモートコントロール対応
• ADO8VS3P(プレミアム):44.1～384kHz,DXD,DSD64/128/256

Micプリアンプ+ ADC

マイクプリ最大入力(Mic+Pad / Mic / Boost)

+24dBu / +12dBu / + 0dBu

入力インピーダンス(ZIo ; ZHi)

> 3k ; 10.4kΩ

ダイナミックレンジ(flat 20Hz - 20kHz)

> 134dB

ダイナミックレンジ(A-weighted),ref +10dBu

137dB

ゲインレンジ(ソフトウェアによるコントロール)

0dB ～ +66dB

ゲインステップ / Precision

0.5 dB / ±0.2dB

THD+N Pre + A/D(20Hz-20kHz)@ -2dBFS

< -110dB(0.00031%) / -112dB(0.00025%)

インターチャンネルクロストーク@1kHz, typ.

< -130dB

インターチャンネルクロストーク@20Hz - 20kHz

< -105dB

EIN @ >40 dB ゲイン(150Ω ソース抵抗,A-weighted, typ)

< -128dBu

Common Mode Rejection Rate @ 1kHz, typ

75dB (up to - 20dBFS)

Common Mode Rejection Rate @ 20Hz - 20kHz

> 60 / 65dB (up to - 20dBFS)

ファンタム電源

+48V

位相反転スイッチ,チャンネル毎

可

ローカット・フィルター,チャンネル毎

-12dB/オクターブ,80Hz

ライン入力

周波数レスポンス +0/-0.1dB @ fs = 441000 Hz

5.7Hz - 20.5kHz

周波数レスポンス +0/-1.0dB @ fs = 441000 Hz

1.8Hz - 21.0kHz

周波数レスポンス +0/-0.1dB @ fs = 960000 Hz

5.7Hz - 43.9kHz

周波数レスポンス +0/-1.0dB @ fs = 960000 Hz

1.8Hz - 45.4kHz

周波数レスポンス +0/-0.1dB @ fs = 1920000 Hz

5.7Hz - 42.1kHz

周波数レスポンス +0/-1.0dB @ fs = 1920000 Hz

1.8Hz - 64.7kHz

周波数レスポンス +0/-0.1dB @ fs = 3840000 Hz *ADO8VS3P

5.7Hz - 40kHz

周波数レスポンス +0/-1.0dB @ fs = 3840000 Hz *ADO8VS3P

1.8Hz - 75kHz

最大ライン入力 for 0 dBFS

+24dBu

入力インピーダンス

10.4 kΩ

ダイナミックレンジ(flat 20Hz - 20kHz),ref +24 dBu

> 136dB

ダイナミックレンジ(A-weighted, typ),ref +24 dBu

139dB

THD+N ライン + A/D(1kHz)@ -2dBFS, typ

-110dB(0.00031%)

THD+N ライン + A/D(20Hz-20kHz)@ -2dBFS

< -107dB

インターチャンネルクロストーク@1kHz, typ

-130dB

インターチャンネルクロストーク@20Hz - 20kHz

< -100dB

感度レンジ for 0 dBFS

-42dBu ～ +24dBu

ゲインステップ / プレシジョン

0.5dB / ±0.2dB

Common Mode Rejection Rate @ 1kHz, typ

75dB (up to -20dBFS)

Common Mode Rejection Rate @ 20Hz - 20kHz

> 65dB (up to -20dBFS)

Group Delay(1FS)

5/fs

Group Delay(2FS)

5/fs

Group Delay(4FS) / Premium(8FS)

6/fs / 7/fs
