特長
- 8チャンネル アナログ入出力
- ライン入力 ダイナミックレンジ:139dB (A-weighted, typ.)
- プリアンプは最大78dBのゲイン(Boost使用時)
- リモートによる全パラメーターのアクセス・コントロール
- ライン出力ダイナミックレンジ (A-weighted, typ.):
- 124dB(ADA8VS3S)
- 125dB(ADA8VS3P)
- チャンネル毎に48Vファンタム電源,位相反転,ローカット,インピーダンス切り替え可能
- ディスプレイまたはブラウザーによるリモート操作で、チャンネルごとにライン・レベルに切り替え可能
- 電源On/Off時の自動ミュート機能
- デジタル制御の出力トリムでラインアップを調整
- 44.1～384kHz,DXD,DSD64/128/256
Spec
- Micプリアンプ+ ADC
- マイクプリ最大入力(Mic+Pad / Mic / Boost)
- +24dBu / +12dBu / +0dBu
- 入力インピーダンス(差動,ソフトウェア)
- 3kΩ / 10.4kΩ
- 周波数レスポンス +0/-0.3dB@fs = 48kHz
- 9Hz ～ 22kHz
- 周波数レスポンス +0/-0.3dB@fs = 96kHz
- 9Hz ～ 46kHz
- 周波数レスポンス +0/-0.3dB@fs = 192kHz
- 11Hz ～ 94kHz
- ダイナミックレンジ(A-weighted),ref +12 dBu
- 137dB
- ダイナミックレンジ Mic ブースト(A-weighted),ref 0 dBu
- 128dB
- ゲインレンジ(ソフトウェアによるコントロール)
- 0dB ～ +66dB
- THD+N Pre + A/D(20Hz-20kHz)@ -2dBFS
- < -111dB(0.00028%)
- インターチャンネルクロストーク@1kHz
- < -130dB
- EIN @ >40 dB ゲイン(150Ω ソース抵抗,A-weighted)
- < -127dBu
- Common Mode Rejection Rate(20Hz-20kHz)
- > 75dB
- ファンタム電源
- +48V
- 位相反転
- 可
- ローカット・フィルター
- -12dB/オクターブ,80Hz
- ライン入力
- 最大ライン入力 for 0 dBFS
- +24dBu
- 入力インピーダンス(差動)
- 10.4kΩ
- ダイナミックレンジ(A-weighted),ref +24 dBu
- 139dB
- THD+N ライン + A/D(20Hz-20kHz)@ -2dBFS
- < -111dB(0.00028%)
- インターチャンネルクロストーク@1kHz
- < -135dB
- 感度レンジ for 0 dBFS
- -42dBu ～ +24dBu
- ゲインステップ
- 0.5dB
- Common Mode Rejection Rate (20Hz-20kHz)
- > 75dB
- コネクタ・ピンアウト
- DB-25 / AES59(TASCAM アナログ)
- ライン出力
- 最大ライン出力 for 0 dBFS
- +24dBu / +18dBu +0/-0.5dB
- 周波数レスポンス +0/-0.3dB @ fs= 48kHz
- 0Hz ～22kHz
- 周波数レスポンス +0/-3dB @ fs= 96kHz
- 0Hz ～46kHz
- 周波数レスポンス +0/-3.0dB @ fs= 192kHz
- 0Hz ～92kHz
- 出力インピーダンス(差動)
- < 80Ω
- ダイナミックレンジ(A-weighted)
- ADA8VS3S:122dB / 124dB
ADA8VS3P:124dB / 126dB - THD+N D/A(1kHz) @ 0dBFS
- < -117dB(0.00014%)
- インターチャンネルクロストーク@1kHz
- < -139dB
- コネクタ・ピンアウト
- DB-25 / AES59(TASCAM アナログ)
- レイテンシー
- 入力レイテンシー@44.1/48kHz
- 8 sample
- 入力レイテンシー@88.2/96kHz
- 8 sample
- 入力レイテンシー@176.4/192kHz
- 8 sample
- 入力レイテンシー@DXD/384kHz *ADA8VS3P
- 10 sample
- 出力レイテンシー@44.1/48kHz
- * 9 sample
- 出力レイテンシー@88.2/96kHz
- * 9 sample
- 出力レイテンシー@176.4/192kHz
- * 9 sample
- 出力レイテンシー@DXD/384kHz *ADA8VS3P
- * 9 sample
- * Filter setting
- Slow Roll OFF Filter options = 9 sample
- Sharp Roll OFF Filter options = 38 sample

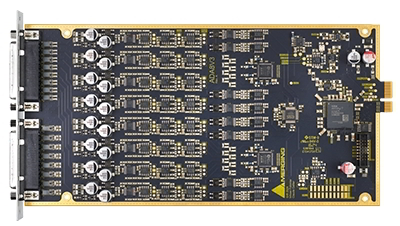

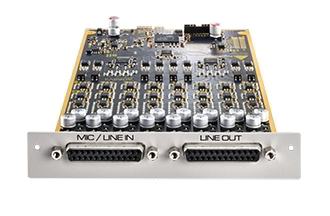

追加画像
