Whirlwind THS4

THS 4 トークバック/ヘッドフォンボックスボックスは、フル装備されたスポーツ アナウンサー用のコンソールです。メインとトークバック出力の両方からマイクが出力され、マイクのオン/オフ、カフとトークバックのスイッチがコントロール用に用意されています。トークバック出力は、トリムコントロールが付いたラインレベルです。
ダイナミックマイクを使用しているときは、THS 4のメインマイク出力は電源が切れてもオンエアされます。

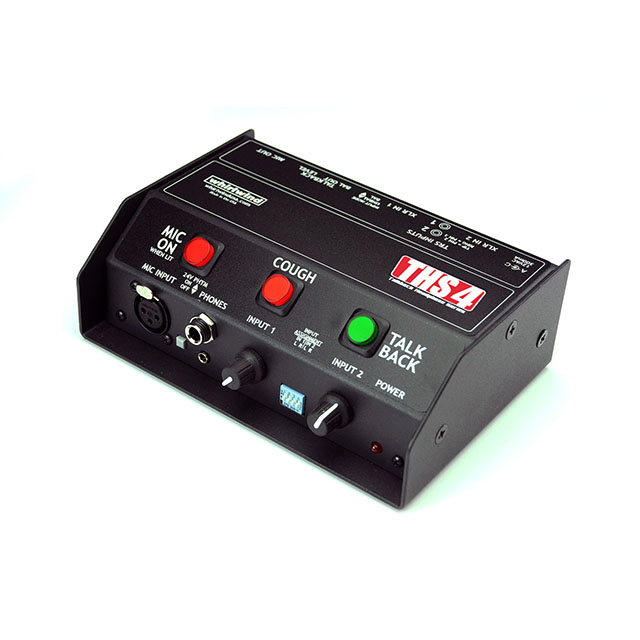

THS 4はメインとトークバックのマイク出力を装備しています。ラッチ式のマイク オン/オフ スイッチは、信号をメインマイク出力に接続します。マイク出力がライブになると、スイッチは赤く点灯します。コンデンサーマイクを使用する場合、36Vまでのファンタム電源を供給できます。オンボードのファンタム電源は、トークバックが有効になっている時にシームレスな切り替えを可能にします。ファンタム電源のオン/オフ スイッチは偶発的な切り替えを避けるためにへこんでいます。モーメンタリのカフ スイッチは押している間、マイクアウトとトークバックアウトをミュートします。モーメンタリのトークバック スイッチは、信号をトークバックアウトに接続し、マイクをミュートします。アナウンサーのマイクは、ラインレベルでトークバック出力に信号を送るプリアンプとラインドライバを経由して出力されます。トークバックラインに送られたオーディオを微調整するためのレベルコントロールを装備しています。トークバックスイッチが押されると緑色に点灯します。

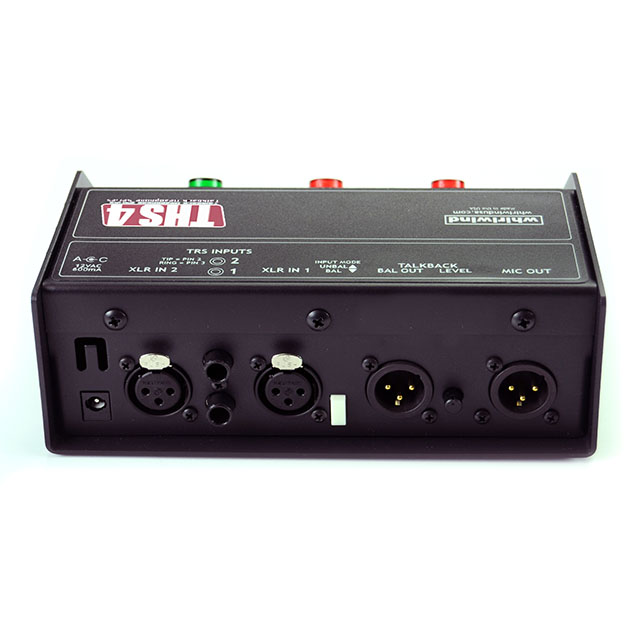

THS 4のヘッドフォンセクションには、2つの入力があります。各入力にはボリュームコントロールとディップスイッチがあり、左か右のヘッドフォンに信号を送ります。入力が両耳にアサインされると、レベル調整は左右の両耳に均等に影響します。入力信号はバランス、アンバランスのどちらでも構いません。リアパネルのインプットモード切り替えスイッチで適切なモードを選択できます。3ピンXLRと1/4インチTRSジャックが装備され、様々な入力に対応します。インピーダンスが30から600Ωのヘッドフォンでフルボリュームのドライブできます。電源は付属の12V AC電源アダプターによって供給されます。
