Spec
- システム
- オーディオ録音再生チャンネル数
- 録音:2チャンネル
再生:2チャンネル - 信号処理
- PCインターフェース:24ビット
AD/DAコンバーター:24ビット - サンプリング周波数
- AD/DAコンバーター:44.1kHz、48kHz、96kHz、192kHz
- インターフェース
- Hi-Speed USB
MIDI入出力 - 接続端子

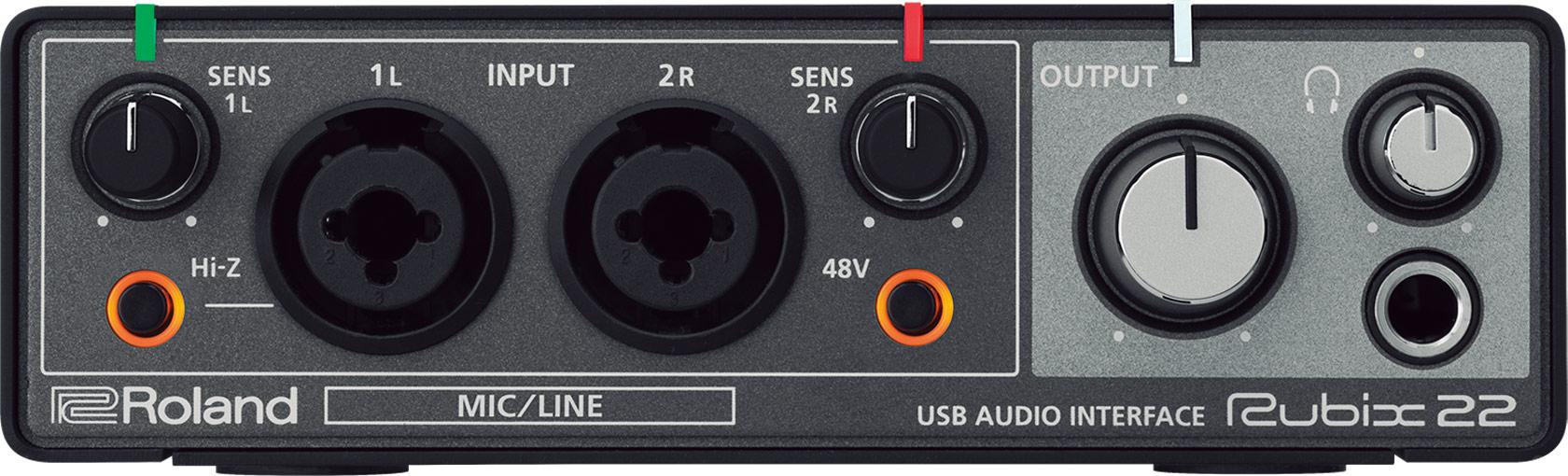

- INPUT(1L、2R)端子:XLRタイプ(バランス、ファンタム電源DC 48V、6mA Max. *1)
INPUT(1L、2R)端子 *2:TRS標準タイプ(バランス)
PHONES端子:ステレオ標準タイプ

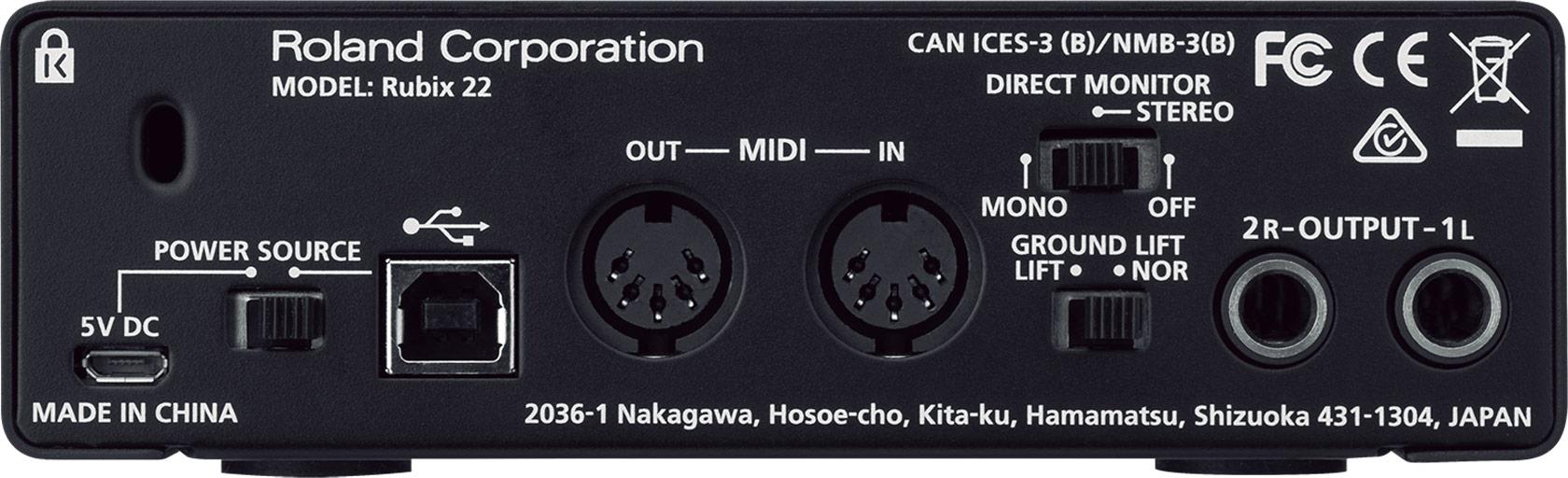

OUTPUT(1L、2R)端子:TRS標準タイプ(インピーダンス・バランス)
MIDI(IN、OUT)端子
USB端子:USB Bタイプ
DC 5V端子:USBマイクロBタイプ
*1 1チャンネルあたりの電流値
*2 INPUT 1Lはハイ・インピーダンスに対応 - コントローラー
- SENS 1L、2Rつまみ
Hi-Zスイッチ
48Vスイッチ
OUTPUTつまみ
PHONESつまみ
POWER SOURCEスイッチ
DIRECT MONITORスイッチ
GROUND LIFTスイッチ - インジケーター
- レベル・インジケーター(1L、2R)
POWERインジケーター
Hi-Zインジケーター
48Vインジケーター - 特性
- 規定入力レベル(可変)
- INPUT(1L、2R)端子(XLRタイプ):-60～-12dBu
INPUT(1L、2R)端子(TRS標準タイプ):-44～+4dBu - 最大入力レベル
- INPUT(1L、2R)端子(XLRタイプ):+2dBu
INPUT(1L、2R)端子(TRS標準タイプ):+18dBu - 規定出力レベル
- OUTPUT(1L、2R)端子:-6dBu(インピーダンス・バランス)
- 最大出力レベル
- OUTPUT(1L、2R)端子:+8dBu(インピーダンス・バランス)
- PHONES最大出力パワー
- 20mW+20mW(L+R、47Ω負荷時)
- ヘッドルーム
- 14dB
- 入力インピーダンス
- INPUT(1L、2R)端子(XLRタイプ):4kΩ以上(バランス)
INPUT(1L、2R)端子(TRS標準タイプ):15kΩ以上(バランス)
INPUT(1L)端子(標準タイプ *3):500kΩ以上
*3 ハイ・インピーダンス設定時 - 出力インピーダンス
- OUTPUT(1L、2R)端子:2kΩ(バランス)
PHONES端子:47Ω - 周波数特性(それぞれのサンプリング周波数に対する)
- 192.0kHz:20Hz～90kHz(+0/-**dB)
192.0kHz:20Hz～60kHz(+0/-2dB)
96.0kHz:20Hz～40kHz(+0/-2dB)
48.0kHz:20Hz～22kHz(+0/-2dB)
44.1kHz:20Hz～20kHz(+0/-2dB) - ノイズレベル
- INPUT(1L、2R)→OUTPUT(1L、2R):-94dBu typ.(SENS 1L、SENS 2Rつまみ:最小、入力600Ω終端、IHF-A)
- ダイナミック・レンジ
- AD部INPUT(1L、2R)端子:104dB typ.(SENS 1L、SENS 2Rつまみ:最小)
DA部OUTPUT(1L、2R)端子:109dB typ. - その他
- 電源
- USB端子、DC 5V端子
- 消費電流
- 500mA
- 対応OS
- Microsoft(R) Windows(R) 7、Windows(R) 8、Windows(R) 8.1、Windows(R) 10
Apple Mac OS X 10.10以上
Apple iOS 9以上 - 外形寸法
- 145(幅)×165(奥行)×46(高さ)mm
- 質量(本体のみ)
- 1.0kg
- 付属品
- セットアップ・ガイド(保証書含む)
安全上のご注意チラシ
USBケーブル
Ableton Live Liteシリアル番号カード
ローランド ユーザー登録カード - ASIOは、Steinberg Media Technologies GmbHの商標およびソフトウェアです。
ASIO Technology by Steinberg Media Technologies GmbH.
ASIO Interface Technology by Steinberg Media Technologies GmbH. - ※製品の仕様及びデザインは改良のため予告なく変更することがあります。
