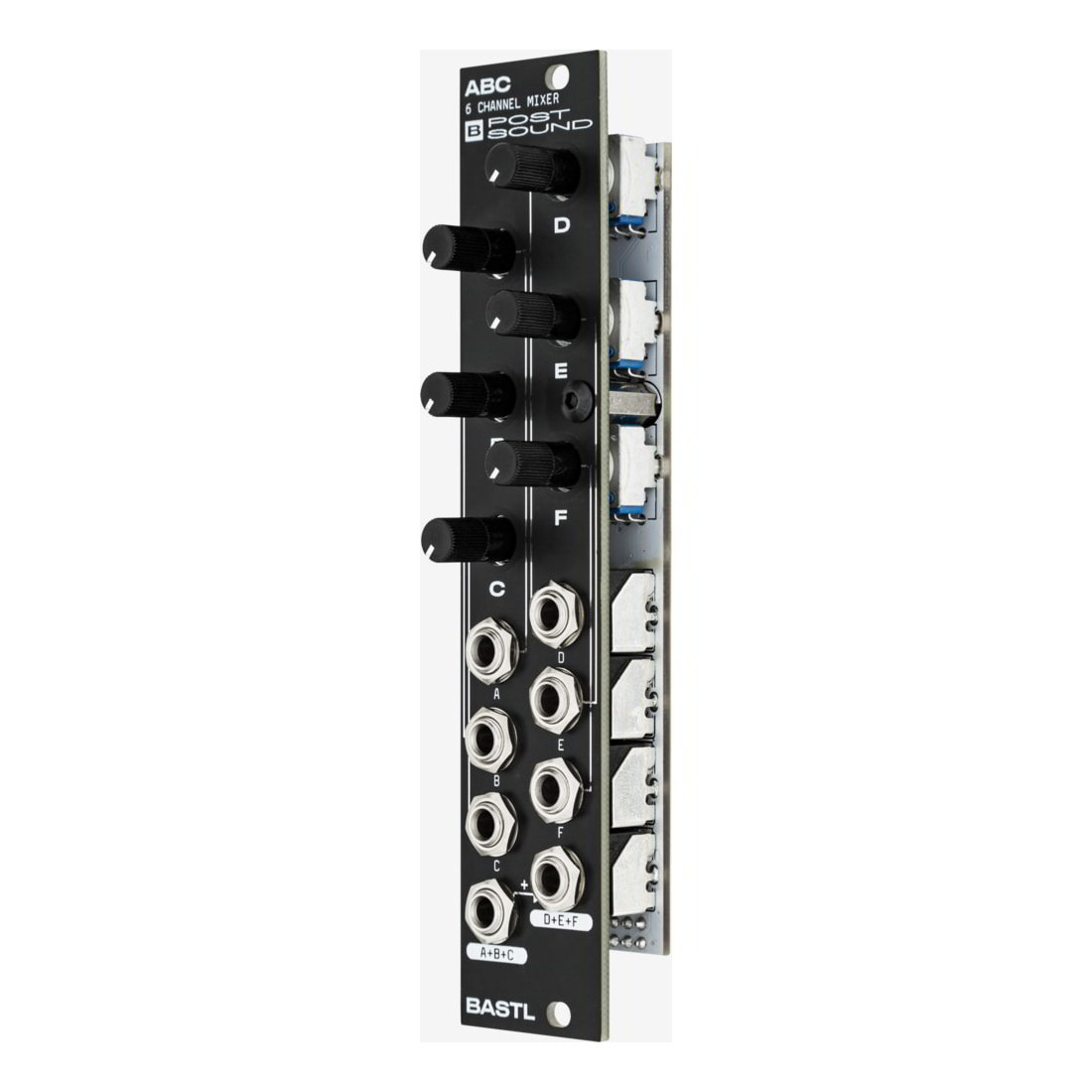

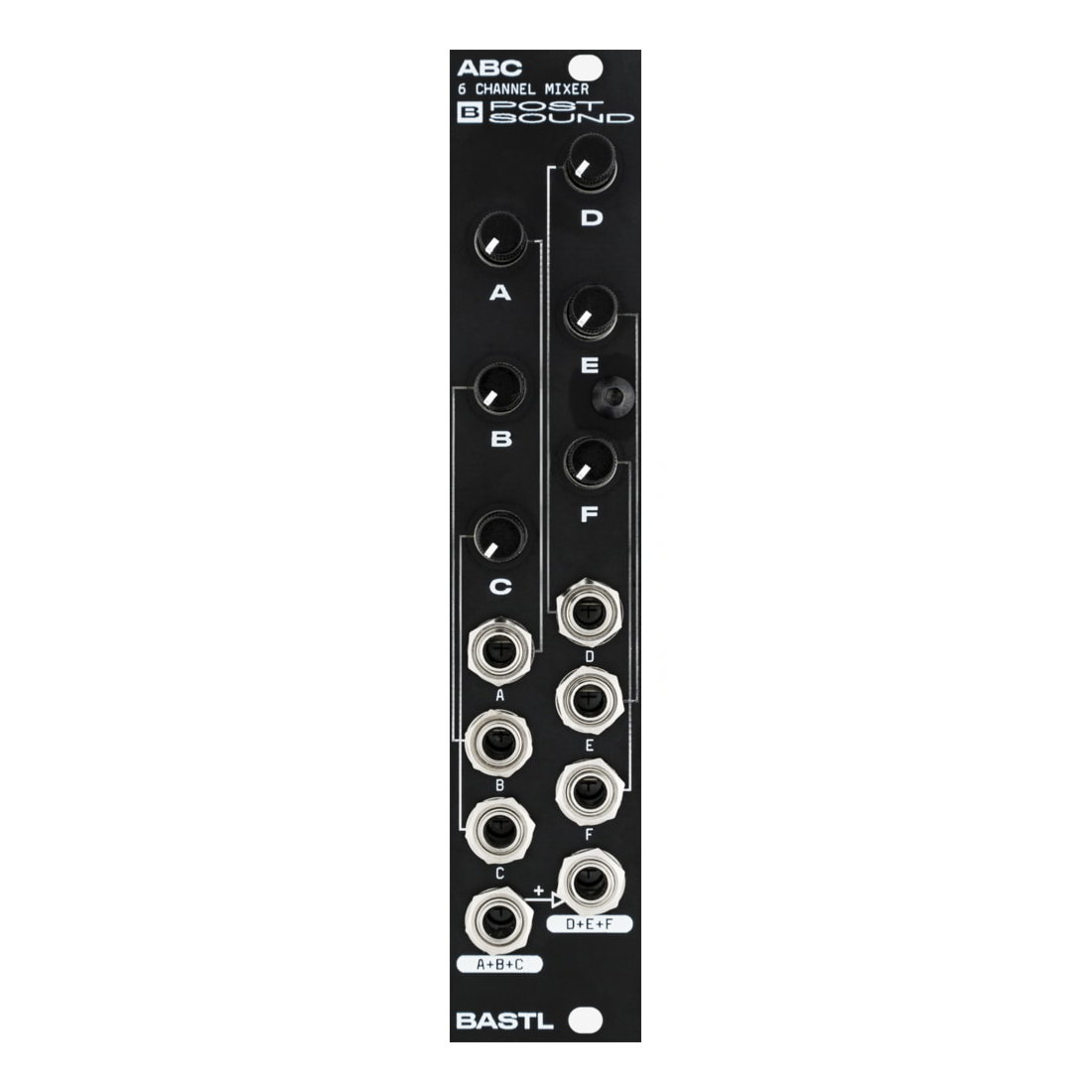

Features
- ユーロラック(EURORACK)規格モジュラー
- 6chミキサー
- 6入力(A,B,C,D,E,F)
- 2出力(A+B+CとD+E+F) (A+B+Cに接続がない場合は、D+E+Fが6chのミックスを出力)
- 3ジャンパー設定(A to D, B to E, C to F)ステレオミキシング
- 出荷時はオーディオ・ミキサーとして使用できる設定
- 半田でジャンパすることでCV信号を取り扱えるCVミキサーにも変更が可能
- オークウッドのハンドメイド・パネルとハンドメイド電子回路
特徴
ABCはシンプルでフレキシブルな6chのミキサーです。6系統の入力(A,B,C,D,E,Fチャンネル)を持ち、2系統の出力があります。出力は「A+B+C」と、「D+E+F」の2系統があり、「A+B+C出力」にプラグの接続がない場合には、「D+E+F」出力が6chの全ての信号をミックスして出力します。

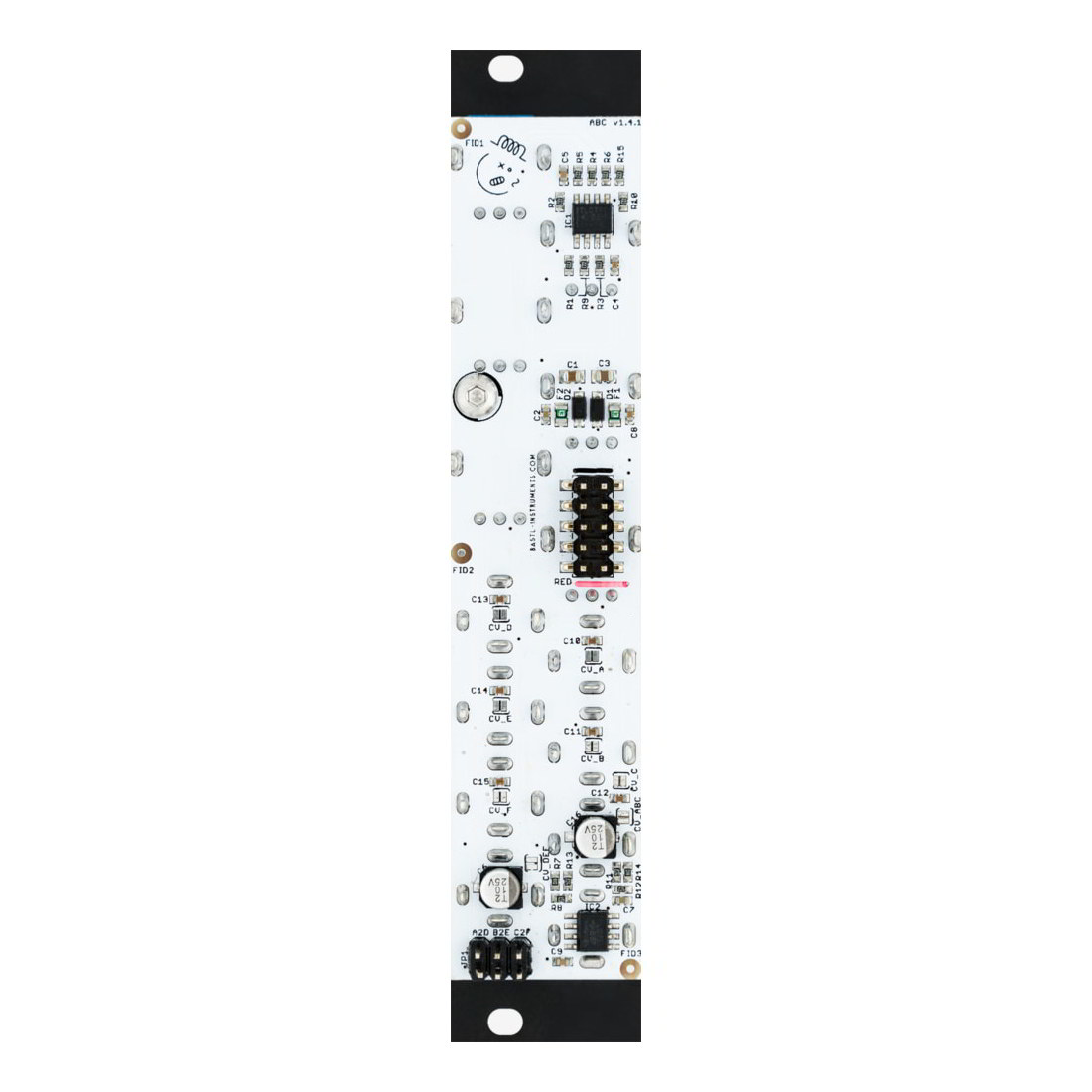

基板上のジャンパー設定で、A to D、B to E 、C to Fの設定が可能で本機を3chのステレオミキサーにも設定できます(両方のアウトプットを使用して左右チャンネルは個別のボリュームコントロール)。
デフォルトではオーディオ信号をミックスできるよう設計されていますが、半田によるジャンパーによって直流電圧を扱うことができるように変更が可能、その場合にはCVミキサーとして機能します。
基板上のジャンパー設定で、A to D、B to E 、C to Fの設定が可能で本機を3chのステレオミキサーにも設定できます(両方のアウトプットを使用して左右チャンネルは個別のボリュームコントロール)。
デフォルトではオーディオ信号をミックスできるよう設計されていますが、半田によるジャンパーによって直流電圧を扱うことができるように変更が可能、その場合にはCVミキサーとして機能します。
