特徴
- 最大ステレオ3-Wayスピーカーを駆動するPAシステムの、ミキサー～パワーアンプの間に必要となる全ての信号処理機能をEIA 1Uの筐体に内蔵。パワード・スピーカーにも対応。
- ディスプレイの表示に従い設定を進めていくことで最適なセットアップを完了できるウィザード機能を搭載。3つのウィザードを用意しており、事前にシステム設定ウィザードを実行して結果を本体に保存し、会場で他のウィザードを実行すれば、効率的なセットアップが可能。
- システム設定ウィザード
- スピーカーやパワーアンプのモデル名および構成等を選択していくだけで、クロスオーバー、パラメトリックEQ、極性、リミッター、出力ディレイを最適な値に自動設定。また、パワーアンプの推奨ゲイン設定もディスプレイに表示。選択できるモデルにはJBL PROFESSION
ALやAMCRONをはじめとして主要メーカーの様々な製品が含まれており、最新のリストに更新も可能。
- スピーカーやパワーアンプのモデル名および構成等を選択していくだけで、クロスオーバー、パラメトリックEQ、極性、リミッター、出力ディレイを最適な値に自動設定。また、パワーアンプの推奨ゲイン設定もディスプレイに表示。選択できるモデルにはJBL PROFESSION
- オートEQ/レベルアシスト・ウィザード
- オプションの測定用マイクロホンを使用して音響調整を実行。オートEQでは31バンド・リアルタイムアナライザーで音場を測定し、パラメトリックEQで周波数特性を自動補正。
- フラットはもちろん用途や会場に適した補正も可能。またレベルアシスト・ウィザードでは、音圧レベルを測定し、スピーカーのレベルやLRバランスを分析。最適なパワーアンプのゲイン設定をディスプレイに表示。
- AFSウィザード
- ハウリングを意図的に発生させることで、会場のハウリングポイントに固定のノッチフィルターを自動で挿入。
- システム設定ウィザード
- 従来のDriveRackではグラフィックEQで行っていたオートEQを、DriveRack PA2では8バンドのパラメトリックEQで実行。より多くの項目を、より詳細に設定できるため、音場補正の精度が大幅に向上。用途に合わせて音質を調整する31バンドのグラフィックEQも装備。
- ハウリング・サプレッサーには、世界的に評価の高いハウリング制御アルゴリズム「AFS」の最新版を搭載。素早く正確にハウリングを検知し、最適なノッチフィルターを挿入するため、音質への影響を最小限に抑えながらクリアなサウンドを維持。12個のノッチフィルターは、固定フィルターとしてはもちろん、マイクロホンの移動時も追随できるライブフィルターとしても使用可能。
- dbxの音質を継承したコンプレッサーやリミッターをはじめ、サブハーモニック・シンセサイザーや入出力ディレイを搭載。クロスオーバーのフィルターは、バターワースとリンクウィッツ・ライリーの計12種類を用意。ADコンバーターには独自の"Type IV"方式を採用し、ダイナミックレンジを拡大。
- DriveRack PA2を、携帯端末やPCを使用してワイヤレスで制御するためのアプリケーション「PA2 Control App」を用意。会場を歩き回り、実際の音を聴きながらサウンドを調整可能。
- 本体には75個のユーザー設定を保存でき、「PA2 Control App」を使用することで携帯端末やPCにバックアップを作成することも可能。
- 出力ごとにミュートボタンを装備。全ての出力をミュートさせた状態で起動する機能も搭載。
- 入出力ごとに、レベルメーターやクリップLED、スレッショルドLEDを装備。「PA2 Control App」からも確認可能。
- ディスプレイはバックライト付きで、各ボタンをONにするとLEDが点灯するため、暗い会場での操作ミスを防止。
- 2入力6出力のステレオ構成で、入力感度は+4dBuまたは-10dBVに設定可能。
- 前面パネルのロック機能はもちろん、携帯端末やPCからの操作をパスワードでロックする機能も搭載。
Spec
| 音声入力 | チャンネル数 | 2 |
| 端子・型式 | XLR、電子バランス | |
| インピーダンス | 50kΩ | |
| 最大レベル | +20dBu | |
| RTAマイク入力 | チャンネル数 | 1 |
| 端子・型式 | XLR、電子バランス | |
| ファンタム電源 | 15V | |
| 音声出力 | チャンネル数 | 6 |
| 端子・型式 | XLR、電子バランス | |
| インピーダンス | 120Ω | |
| 最大レベル | +20dBu | |
| AD-DA変換 | 24bit、48kHz | |
| 周波数特性 | 20Hz～20kHz(±0.5dB) | |
| THD+N | 0.003%(+4dBu、1kHz、0dBゲイン) | |
| ダイナミックレンジ | 107dB(ウェイトなし) | |
| 電源 | AC100V、50/60Hz | |
| 消費電力 | 22W | |
| 寸法(W×H×D) | 482×44×149mm(除突起部) | |
| 質量 | 2.4kg | |

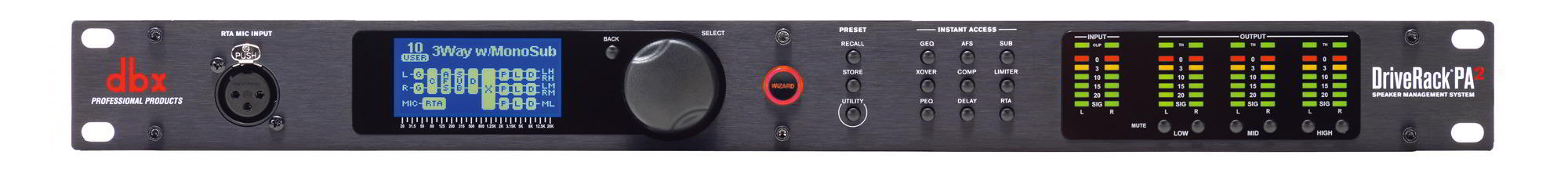

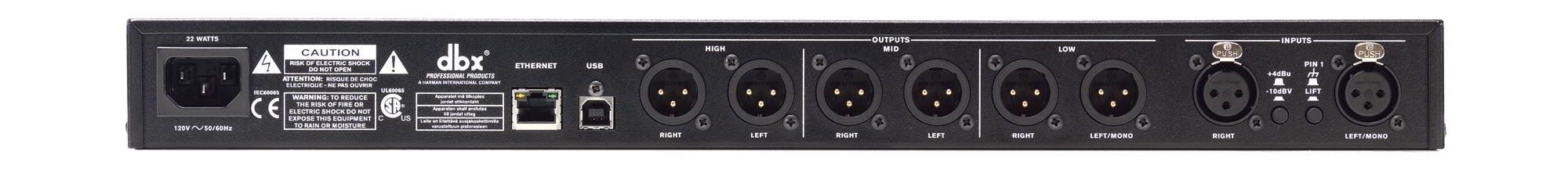

追加画像
