Features
- 28 faders
- Fully assignable layout - 168 fader strips
- Harmony UI integrates screen and wrap-around controls
- Dual 12" capacitive touchscreen
- Gesture control - pinch, swipe, drag ‘n drop
- Dedicated multi-mode EQ view
- Configurable widget areas for Scenes, meters, FX and more
- 3 pages of 6 assignable rotaries per screen
- 26 assignable SoftKeys
- Engineer’s Wedge and IEM fader strips
- Comprehensive multipoint metering
- Daylight visibility
- USB stereo recording and playback
- 8 XLR mic/line in, 8 XLR line out
- 2 digital st AES3 in, 3 digital st AES3 out

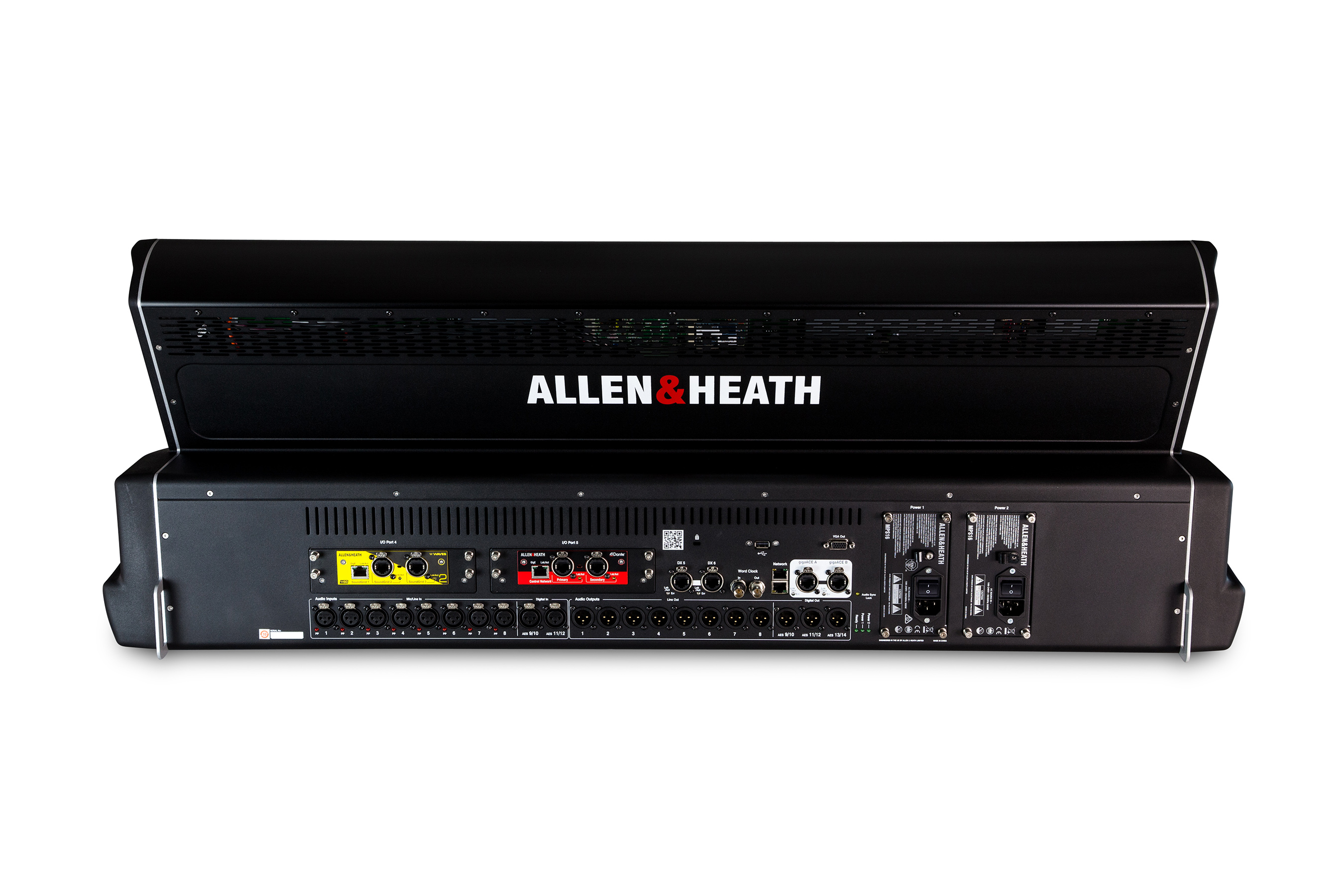

- Connection hub
- Dual redundant GigaACE gigabit link to MixRack
- 1x redundant DX link for I/O expansion
- 2x I/O Ports - 128 ch 96 kHz each
- 2x Network ports
- Wordclock BNC I/O
- Video output
- Dual redundant, hot swappable power supply
Spec
- フェーダー数
- 28
- ディスプレイ数
- 2
- マイク/ライン入力
- 8 (バランス XLR、+48Vファンタム電源)
- 入力感度
- -60 ～ +15dBu
- アナログゲイン
- +5 ～ +60dB、1dB ステップ
- パッド
- -20dB アクティブパッド
- 最大入力レベル
- +30dBu (PAD in)
- 入力インピーダンス
- >4kΩ (Pad out)、>10kΩ (Pad in)
- マイク等価入力ノイズ
- -127dB (150Ω ソース)
- デジタル入力 (AES3)
- 2 (バランスXLR、110Ω)
- サンプリングレート (デジタル入力)
- 32k～192kHz (バイパスオプション付き)
- ライン出力 (アナログ出力)
- 8 (バランスXLR)
- 出力インピーダンス
- <75Ω
- 定格出力
- +4dBu = 0dBの測定値
- 最大出力レベル
- +22dBu
- 残留出力ノイズ
- -92dBu (ミュート 20～20kHz)
-90dBu (ミュート 20～40kHz) - デジタル出力 (AES3)
- 3 (バランスXLR、110Ω)
- サンプリングレート (デジタル出力)
- 96kHz、48kHz、44.1kHz 切り替え可能
- GigaACE
- 2
- DX Link
- 2
- オプションカードスロット
- 2
- ネットワークポート
- 2×RJ45
- USB-A
- 3
- 外部ディスプレイ
- 1×VGA
- ダイナミックレンジ
- 110dB
- S/N
- -92dB
- 周波数レスポンス
- 20Hz ～ 30kHz +0/-0.8dB
- THD+N (アナログ入力から出力)
- 0.0015% @ +16dBu 出力、1kHz 0dB ゲイン
- ヘッドルーム
- +18dB
- 内部動作レベル
- 0dBu
- サンプリングレート (システム)
- 96kHz +/- 20 PPM
- AD/DA コンバーター
- 24-bit Delta-Sigma
- レイテンシー
- 0.7 ms (MixRack XLR入力～ XLR出力、入力～ミックス)
- 電源
- 1 (100V AC, 50/60Hz)
- 消費電力
- 最大250W (MPS16 V2)
- 寸法 (W×H×D)
- 1128×728×413mm
- 質量
- 約35kg
