Spec
| パフォーマンス | |
| 周波数特性(-3 dB)フルレンジ・モード | 80 Hz～35 kHz |
| 周波数レンジ(-10 dB)フルレンジ・モード | 67 Hz～45 kHz |
| 周波数特性(-3 dB)ハイパス・モード | 120 Hz～35 kHz |
| 周波数レンジ(-10 dB)ハイパス・モード | 100 Hz～45 kHz |
| 拡散(-6 dB) | 90°/円錐角 |

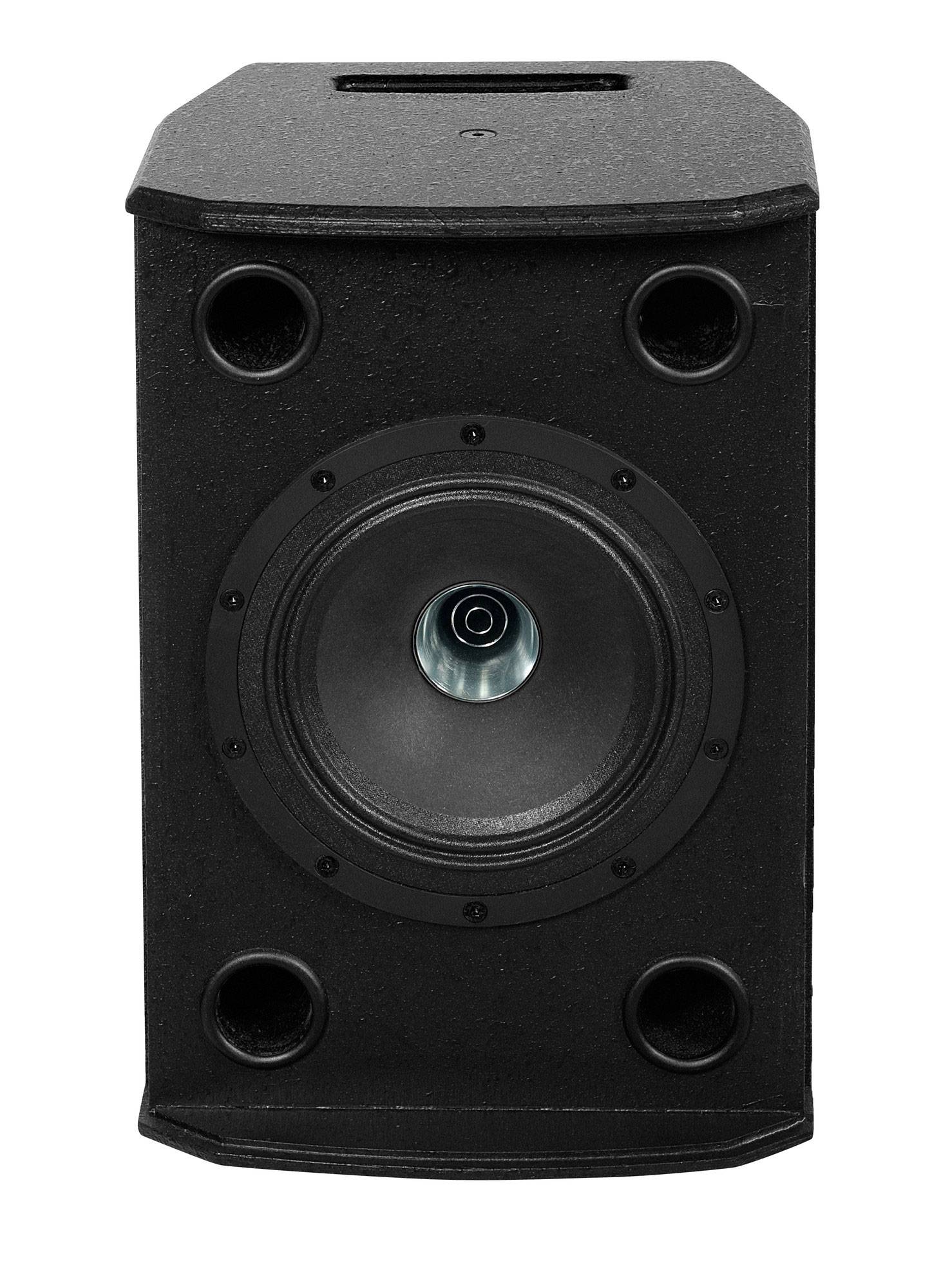

| ドライバー構成 | 1 x 200 mm Dual Concentric |
| クロスオーバー | パッシブ1.7 kHz ダイナミックHFプロテクション付 |
| 指向係数(Q) | 6.8(1 kHz～10 kHz平均) |
| 指向係数(DI) | 7.9(1 kHz～10 kHz平均) |
| 最大SPL | 平均:114 dB/ピーク:120 dB |
| ディストーション 2nd / 3rdハーモニック | |
| 10%フルパワー(10.2 V) | |
| 250 Hz | 0.12% / 0.15% |
| 1 kHz | 0.23% / 0.84% |
| 10 kHz | 1.35% / 0.16% |
| 1%フルパワー(3.2 V) | |
| 250 Hz | 0.16% / 0.14% |
| 1 kHz | 0.09% / 0.53% |
| 10 kHz | 0.53% / 0.17% |
| 構造 | |
| エンクロージャー容積 | 13.34 L |
| 仕上げ | テクスチャード・ペイント パウダーコート・スチールグリル |

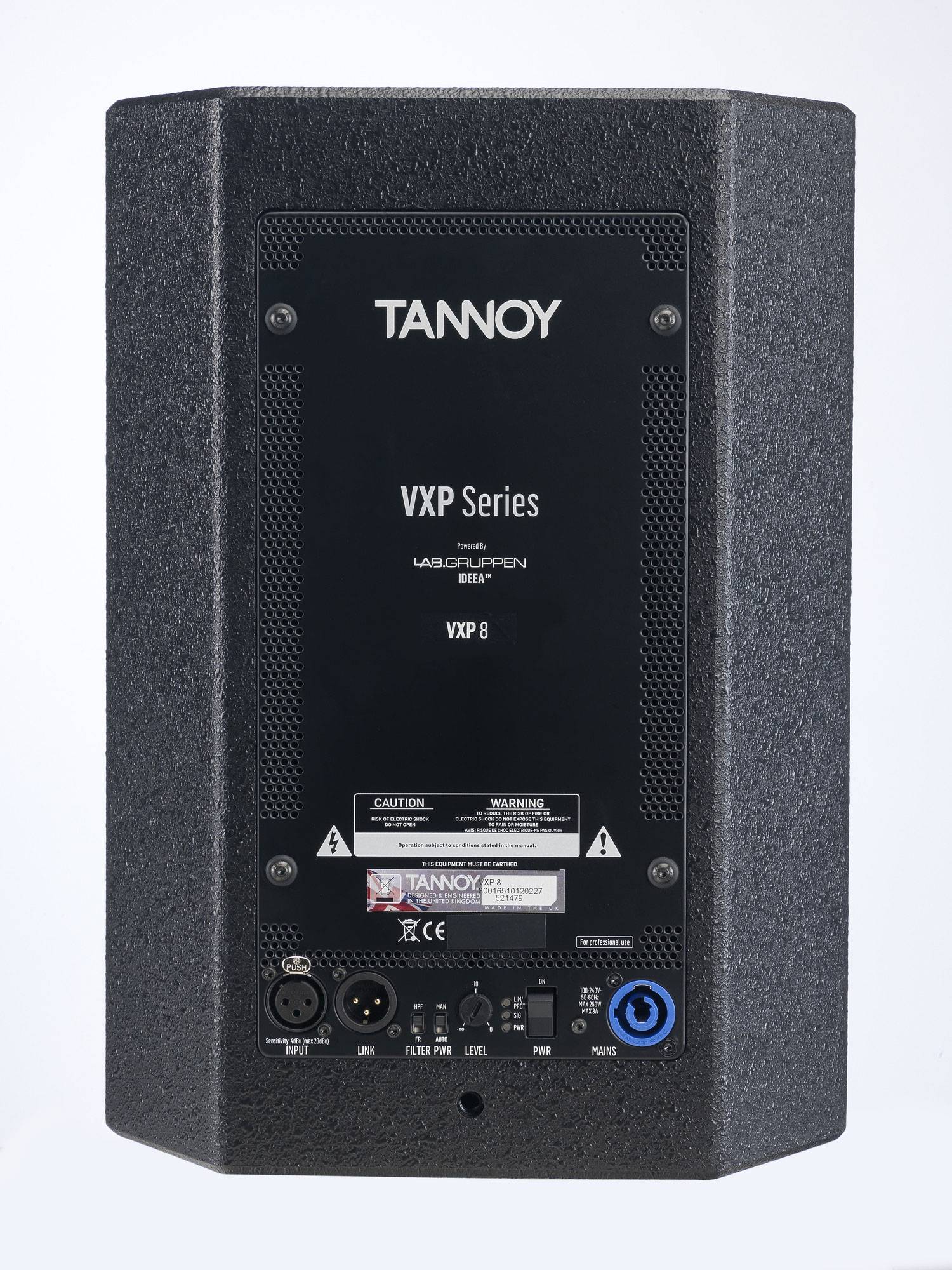

| コネクター | 1 x XLRメス(入力) 1 x XLRオス(リンク) 1 x Neutrik Powercon |
| コントロール/インジケーター | レベル・コントロール パワーLED(青) シグナルLED(赤/緑) リミッター/プロテクション(赤) |
| フィッティング | フルレンジ/ハイパス・スイッチ(110 Hz) パワーモード・スイッチ パワー・スイッチ 4 x M10ヨークブラケット用インサート VTHポールマウント用ブランク・プレート |
| 寸法(H x W x D) | 388 x 280 x 275 mm |
| 重量 | 10.0 kg |
| エレクトロニックス | |
| クリッピング到達最大入力 | +4.5 dBuにて入力アッテネート作動 +14.5 dBuにてハードクリップ作動 |
| ダイナミックレンジ | 106 dB |
| アンプ効率 | >90% |
| ダンピング・ファクター | >400 ref 8 Ohms@1 kHz |
| ディストーション | < 0.05%@1 kHz -3 dB出力(22 kHzバンド幅) |
| 入力インピーダンス | 10 kOhms(アンアバランス) 20 kOhms(バランス) |
| プロテクション機能 | |
| 過電流 | 出力電流リミッター 常時作動 |
| クリップ・リミッター | 出力ボルテージ・クリップ・リミッター 常時作動 |
| 温度 | 高温時 保護ミュート作動 |
| ブラウンアウト | 自動プロテクション&リカバリー |
| 本線電源 | インラッシュ電流リミッター |
| インジケーター | 1 x パワーLED(赤 = スタンバイ 緑 = オン 黄 = 温度プロテクション作動) 1 x シグナルLED 1 x リミッターLED |
| アンプタイプ | 固定ブリッジング/グローバル・モジュレーテッド・シングルチャンネルCLASS D |
| PSU部詳細 | |
| 入力コネクター | ロッキング・タイプNeutrik Powercon |
| ボルテージ・セレクション | ユニバーサル電源/自動選択 |
| タイプ | 高効率レギュレイテッド・スイッチモード・パワーサプライ |
| 効率 | >85% typical |
| 入力ボルテージ | 100 VAC～240VAC +/- 10 50～60 Hz +/-10% |
| メインヒューズ | 内蔵 |
| ヒューズ・タイプ | 3 15AT |
| その他 | インラッシュ電流リミッター搭載 |
| スタンバイ時消費電力 | < 1 W |
| アイドル時消費電力 | < 15 W |
| 最大消費電力 | 250 W |

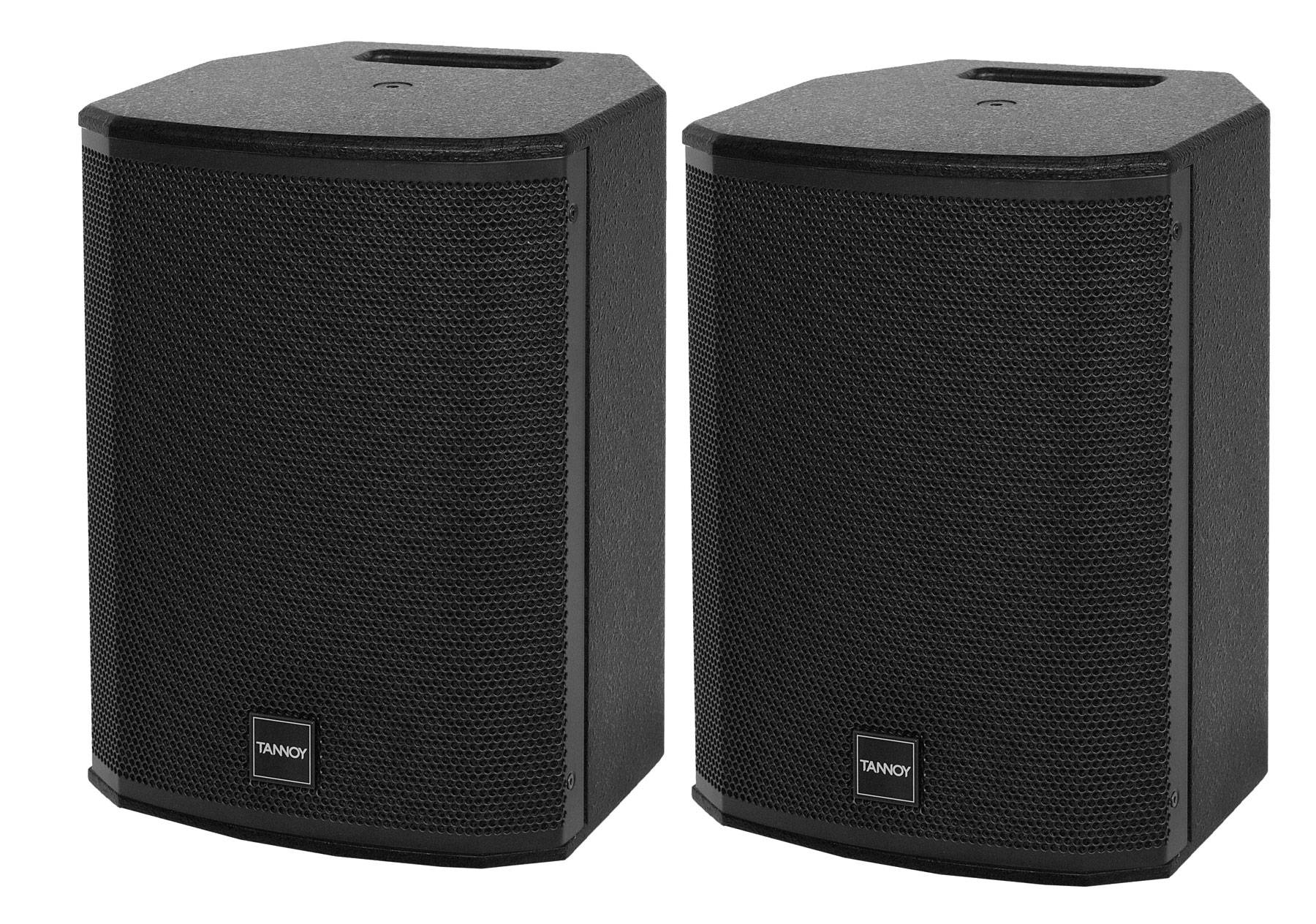

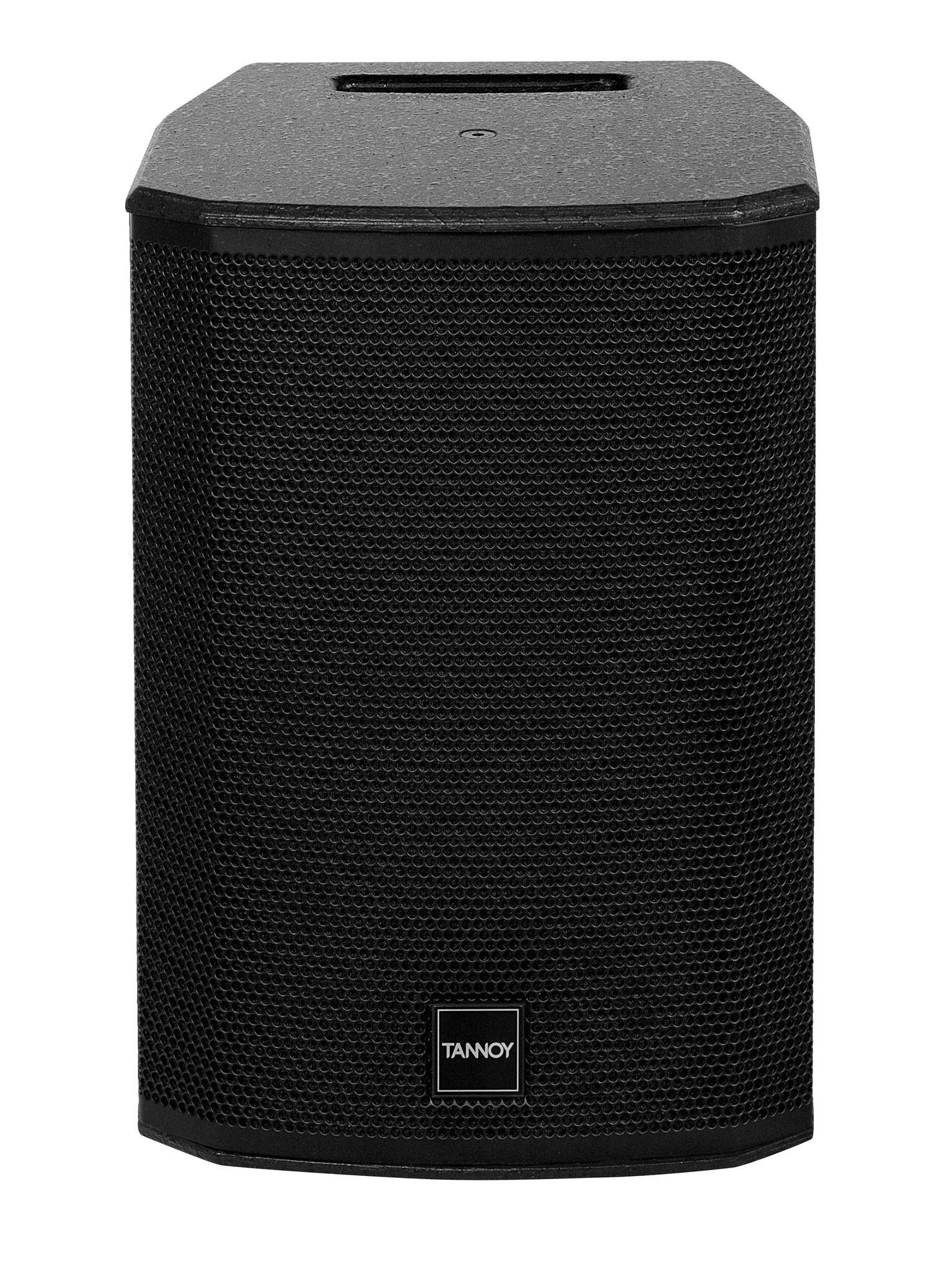

追加画像
クリックで別ウインドウで拡大します。
