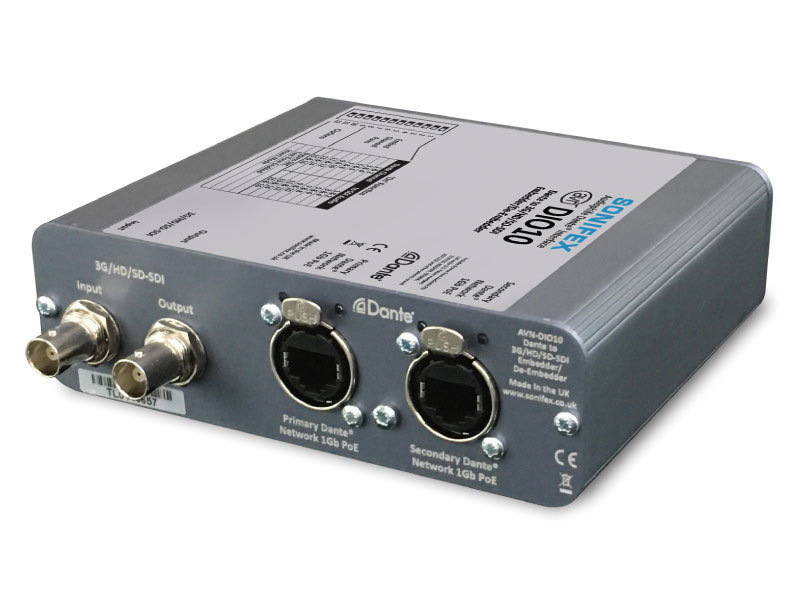

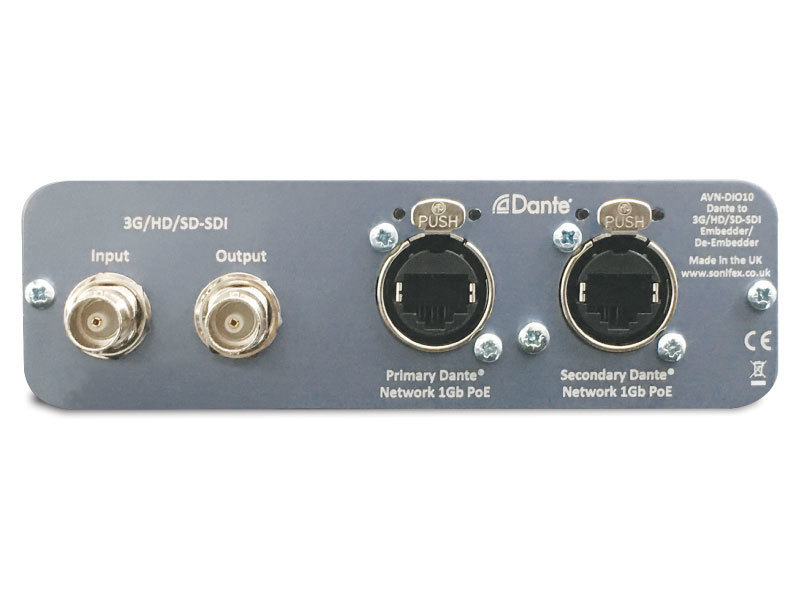

SONIFEX AVN-DIO10

• 3G / HD / SD-SDI入力 x1
• リクロックド3G / HD / SD-SDI出力
• NeutrikEtherCon®イーサネットコネクタを使用したDanteポート
• PoE給電(冗長化)
• Dante規格に準拠
• AES67互換
• Dante Domain Manager準拠
• 設定用のWebインターフェイス
• クロック、SDIロック、PoEおよび同期状態をLED表示
• DIPスイッチでエンベデットチャンネルの設定可能
• DIPスイッチセイフティーカバー付
• SDIオーディオグループに上書きまたは挿入
• テストトーン出力搭載
• SDIオーディオ48kHzサンプルレートサポート
• すべてのDanteサンプルレートに対応
• DanteとSDI間のオーディオのサンプルレートコンバーター搭載
• Danteクロックドメインは、SDIクロックに同期可能
• ベルトクリップ、ショルダーストラップフック、机下取り付けプレートが付属
• A3ユニットを1Uスペースにラックマウント可能

SDI入力仕様

インピーダンス

75Ω

SDI信号

• 270Mbps SMPTE-259M-C (SD)
• 1.485 or 1.4835Gbps SMPTE-292M (HD)
• 2.97 or 2.967Gbps SMPTE-424M (3G)

ビデオフォーマット

• 525/59.94 (SMPTE-125M)
• 625/50 (ITU-R BT.656)
• 720p/23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (SMPTE-296M)
• 1035i/59.94, 60 (SMPTE-260M)
• 1080i/50, 59.94, 60 (SMPTE-274M)
• 1080p/23.98, 24, 25, 50, 59.94, 60 (SMPTE-274M)
• 1080pSF/23.98, 24, 25, 29.97, 30 (RP-211)
• 1080i/50 (SMPTE-295M)
• 1080p/50 (SMPTE-295M)

Embeddedオーディオ

• 48kHz, synchronous
• SMPTE-272M-ABC
• SMPTE-299M

イメージマッピング

SMPTE-425M-AB

SDI出力仕様

インピーダンス

75Ω

ジッター

<0.2UI

出力レベル

800mV ±10%

リターンロス

<15dB @ 1.5GHz

SDI基準

インプットフォロー

ビデオフォーマット

インプットフォロー

Embeddedオーディオ

48kHz, synchronous、SMPTE-272M-C、SMPTE-299M

Dante仕様

サンプルレート

44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz

エンコーディング

PCM 16, PCM 24, PCM 32

PoE仕様

基準

802.3at Type1

Class

0
PDパワーレンジ:0.44W～12.94W

基準電源容量

6W

最大電源容量

15.4W

サイズ

寸法

14cm(W)x 13.6cm(D)x 4.2cm(H)(1U)

重量

0.3kg
