特徴
IEEE 1588v2精密時刻プロトコル(PTPv2)を使用
マイクロ秒単位での同期が可能なため、最小誤差は3.1年に 1秒
GPSクロック 最大50チャンネル受信可能

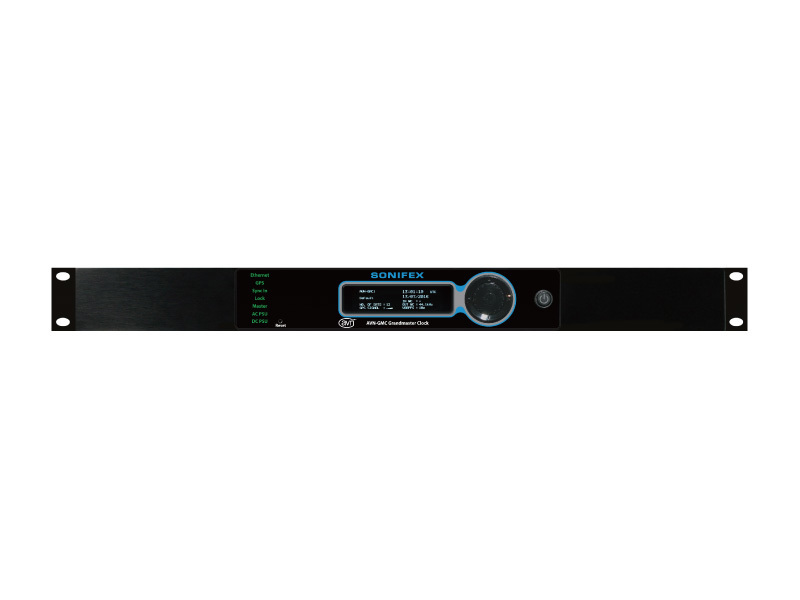

フロントパネルのLEDにより受信状態の確認が可能
AC電源とDC電源の2系統の入力を持ち、電源の二重化に対応
GPI/OポートによりGPS、AC電源、DC電源のAlarm発報が可能
マイクロ秒単位での同期が可能なため、最小誤差は3.1年に 1秒
GPSクロック 最大50チャンネル受信可能
フロントパネルのLEDにより受信状態の確認が可能
AC電源とDC電源の2系統の入力を持ち、電源の二重化に対応
GPI/OポートによりGPS、AC電源、DC電源のAlarm発報が可能
Spec
タイミング仕様
- プロファイルのサポート
- RAVENNA、AES67、SMPTE-ST 2059-2およびAES67互換、カスタムプロファイル
- タイミングプロトコル
- PTPv2、IEEE1588-2008
- GPS周波数
- 1575.52MHz、L1バンド
クロック仕様
- 入力インピーダンス
- 75Ω
- 出力インピーダンス
- <75Ω
- アンテナインピーダンス
- 50Ω

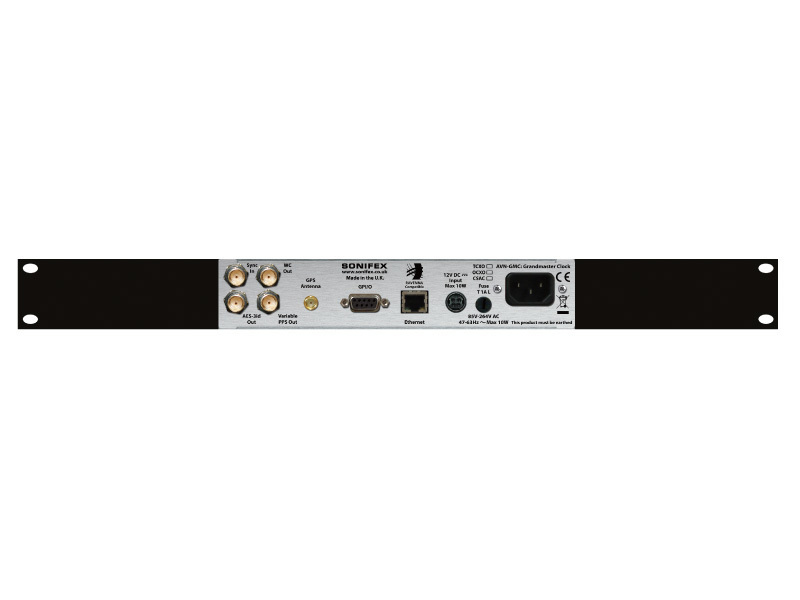

接続
- クロッキング入力
- BNCメス
- クロッキング出力
- 3 x BNCメスワードクロック、AES-3id @ 32、44.1、48、96、176.4および192kHz可変PPS(1、10、100、1000)TTL
- GPS入力
- SMAソケット
- GPIO
- D型メス9ウェイ
- イーサネットポート
- RJ45、100BASE-T
- DC入力
- 1 x 12V、KPJX-45ソケット、プラスピン1および3
- 最大動作範囲(DC)
- 10.3V～13.2V DC
サイズなど
- サイズ
- 4.4cm(H)✕48.3cm(W)✕17.8cm(D) 1U
- 重量
- 1.5Kg
