Spec
| チャンネル・フェーダー数 | 30 | ||
| 処理可能チャンネル数※ | 66 | ||
| 入出力端子 | マイク/ライン入力(XLR) | 32 | |
| ステレオライン入力(フォーン) | 2 | ||
| デジタル入力(AES/EBU、XLR) | 1(2ch) | ||
| ライン出力(XLR) | 16 | ||
| デジタル出力(AES/EBU、XLR) | 1(2ch) | ||
| ワードクロック(BNC、75Ω) | 1 | ||
| MIDI IN/OUT | 各1 | ||
| HiQnet | 1 | ||
| バス | L/R/MONO バス | 各1 | |
| AUX バス | 8モノラル+6モノラルまたは6ステレオ切替 | ||
| マトリクスバス | 4モノラルまたは4ステレオ切替 | ||
| FX バス | 4 | ||
| 音響性能 | 周波数特性 | マイク/ライン入力～ライン出力 | 20Hz～20kHz(±1.5dB) |
| THD | 0.01%以下@1kHz(マイク感度-30dBu) | ||
| インピーダンス | マイク/ライン入力 | 3kΩ | |
| ステレオライン入力 | 10kΩ | ||
| ライン出力 | 150Ω(バランス)、75Ω(アンバランス) | ||
| 最大信号レベル | マイク/ライン入力 | +22dBu | |
| ステレオライン入力 | +22dBu | ||
| バス出力 | +21.5dBu | ||
| 同相信号除去比 | -80dBu@1kHz | ||
| マイク等価入力ノイズ | -126dBu(ゲイン最大、150Ωソース) | ||
| ハイパスフィルター | 40Hz～1kHz | ||
| パラメトリックイコライザー(入力、バス出力) | 高域 | 800Hz～20kHz、±15dB、シェルビング | |
| 中高域 | 22Hz～20kHz、±15dB、Q=0.3～6.0 | ||
| 中低域 | 22Hz～20kHz、±15dB、Q=0.3～6.0 | ||
| 低域 | 20Hz～500Hz、±15dB、シェルビング | ||
| オシレーター | サイン波(20Hz～20kHz)/ピンクノイズ | ||
| AD-DA 変換 | 24bit、48kHz | ||
| 内部処理 | 40bit 浮動小数点演算 | ||
| レイテンシー | 0.8ms以下(マイク/ライン入力～ライン出力) | ||
| 電源 | AC100V、50/60Hz | ||
| 消費電力 | 130W | ||
| 寸法(W×H×D)(除突起部) | 928×153× 507mm | ||
| 質量 | 20kg | ||
※ステージボックスを使用してモノラル入力チャンネルを54に拡張し、2ステレオライン入力を4チャンネル、4FXリターン(4ステレオ)を8チャンネルとカウントした場合の、モノラル入力チャンネル+ステレオライン入力+FXリターンの合計値。

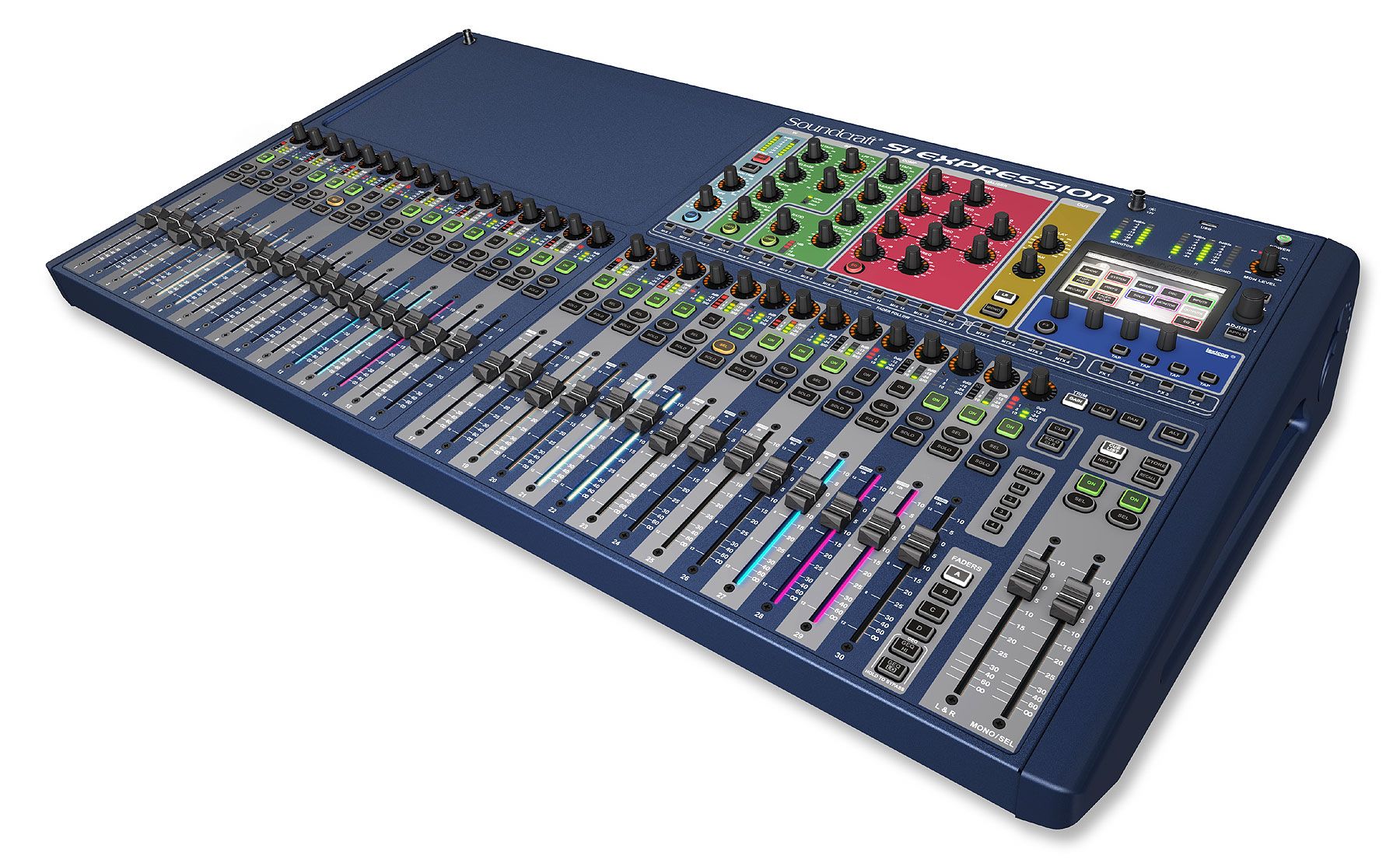

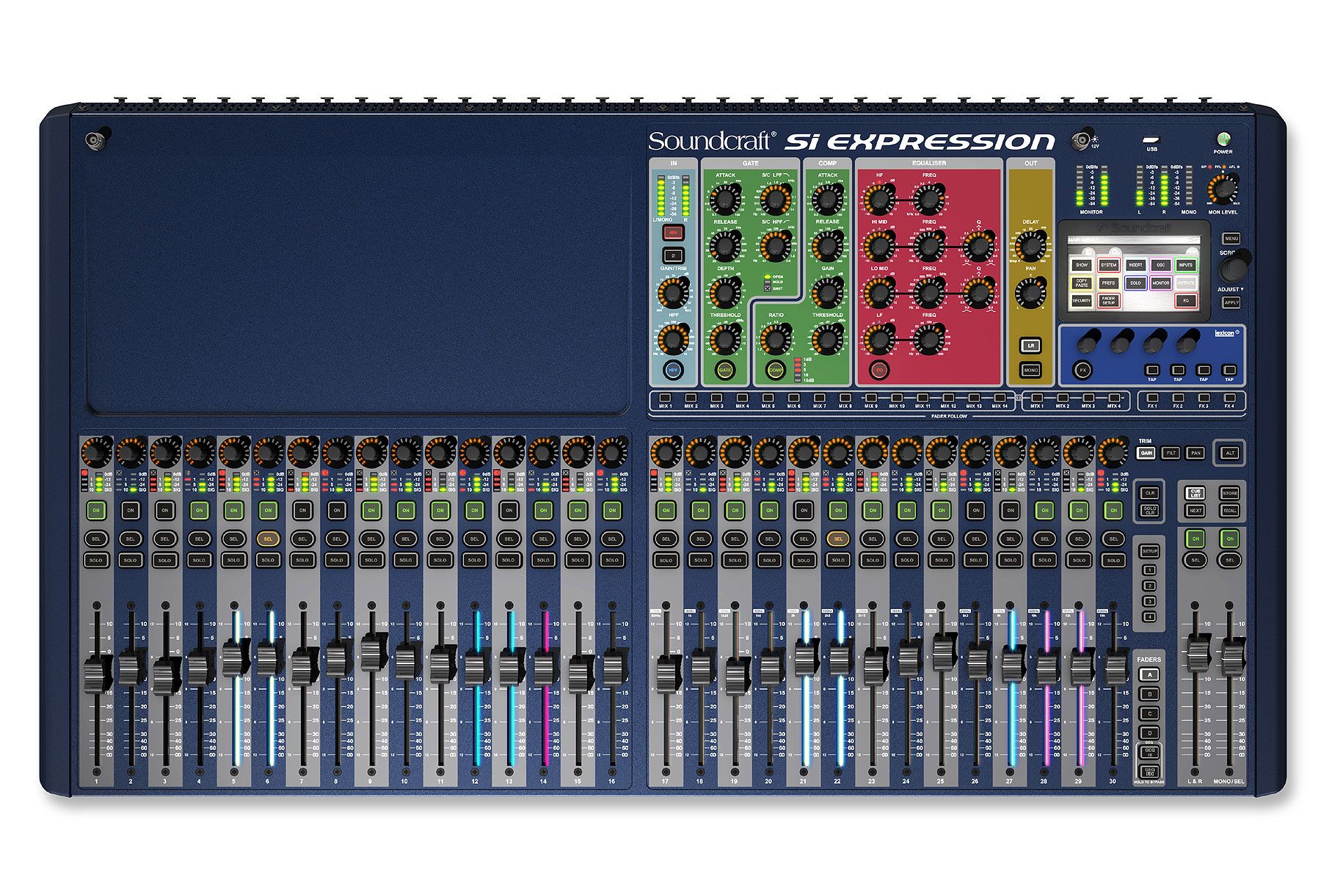

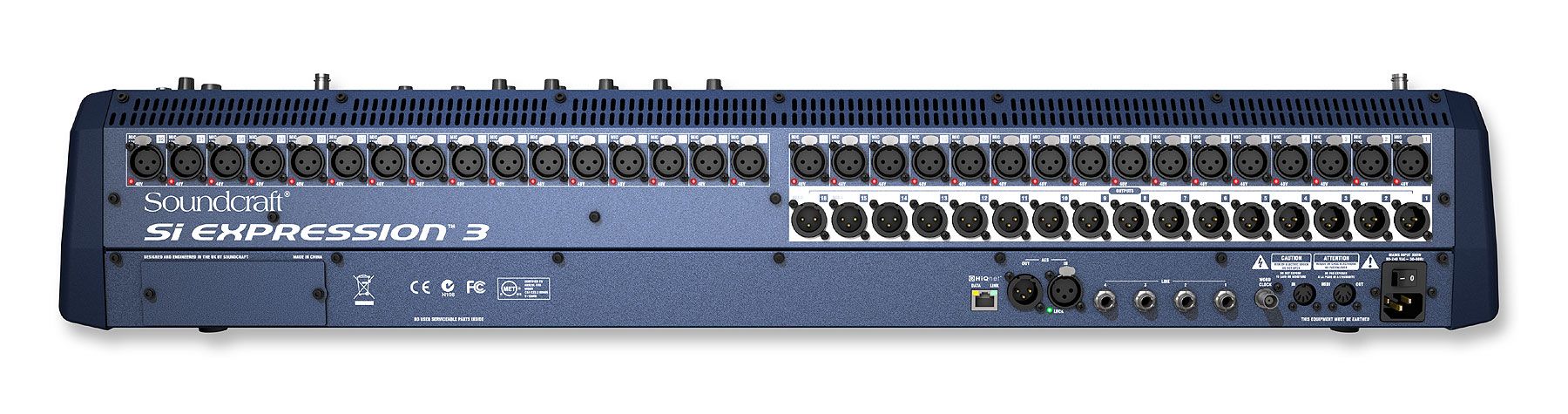

追加画像
