Spec
マイク入力部
- ゲインレンジ
- =0dB～60dB/10dBステップ、+20dB可変
- 出力ノイズ(メイン出力)
- =-97dBu(ユニティーゲイン0dB/22Hz/22kHzバンドパスフィルター)
- THD(30dBゲイン)
- =0.0009%(1kHz-20dBu入力信号、22Hz/22kHzバンドパスフィルター)
- 入力インピーダンス
- Low=600Ω、ISA110=1400Ω、Mid=2400Ω、High=6800Ω
- EIN(入力ノイズ)
- =-126dB(60dBゲイン/22Hz/22kHzバンドパスフィルター)
- S/N(最大ヘッドルーム9dBu)
- =106dB
- チャンネル間クロストーク
- 10dB@1kHz入力→chA、chB出力=104dBrA.10dB@10kHz入力→chA、chB出力=84dBrA
ライン入力部
- ゲインレンジ
- =-20dB～+10dB/10dBステップ、+20dB可変
- 出力ノイズ(メイン出力)
- =-96dBu(ユニティーゲイン0dB/22Hz/22kHzバンドパスフィルター)
- THD(ユニティーゲイン0dB)
- =0.001%(0dBu入力信号/22Hz/22kHzバンドパスフィルター)
- 入力インピーダンス
- =10kΩ/10Hz～200kHz
- S/N(最大ヘッドルーム24dBu)
- =120dB
- S/N(0dBFS+22dBu)
- =118dB
インストルメント入力部
- ゲインレンジ
- =10dB～40dB連続可変
- 入力インピーダンス
- High=1MΩ以上、Low=300kΩ以上
- 最小ゲインでのノイズ(+10dB)
- =-92dBu(22Hz/22kHzバンドパスフィルター)
- 最大ゲインでのノイズ(+40dB)
- =-62dBu(22Hz/22kHzバンドパスフィルター)
- THD(最大ゲイン10dB)
- =0.001%(10dBu入力/22Hz/22kHzバンドパスフィルター)ハイパスフィルター
- ロールオフ=18dBperoctave3polefilter
- 75Hz固定3dBダウンメーター
- VUメーター(+10dBu～+26dBuの範囲で調整可能。)
- ピークLEDメーター0dBFS(センターディテント・ポジション)
- +10dBu～+26dBu0dBFS設定が可能。
デジタルボート(ISA8-channelADC,オプション)
- 出力フォーマット
- AES/EBU(5V/110Ω)
- S/PDIF(0.8V/75Ω)
- ADAT(SMUXI/II/IV 176.4kHz,192kHz動作時は1-4のみ使用可能)
- S/PDIFlightpipe(このモードで使用時は1-4のみ使用可能)
- ビットデプス=24bits.
- AES3アウトプット・ジッター=<1500ps,50Hz-100kHz、<350ps,700Hz-100kHz
- 周波数特性=Allranges:20Hz–20kHz±0.3dB(100Hz–20kHz±0.1dB)
- 176.4kHz&192kHz:17Hz–90kHz±0.5dB
- ノイズ(THD+n)=–121.5dBA-weighted、audioband-limited,1kHz,-60dBFSinput
- Maximum0.0033%at–1dBFS(1kHz)
- Minimum0.0008%at–15dBFS(1kHz)
- Idlechannelnoise=117.5dBat44.1kHz,CCIR-weighted,fullbandwidth
- Crosstalk=–100dBat12kHz
- (pairedchannels)=–95dBat20kHz
- サイズ
- (W)480x(H)88x(D)280mm
- 重量
- 5.5kg

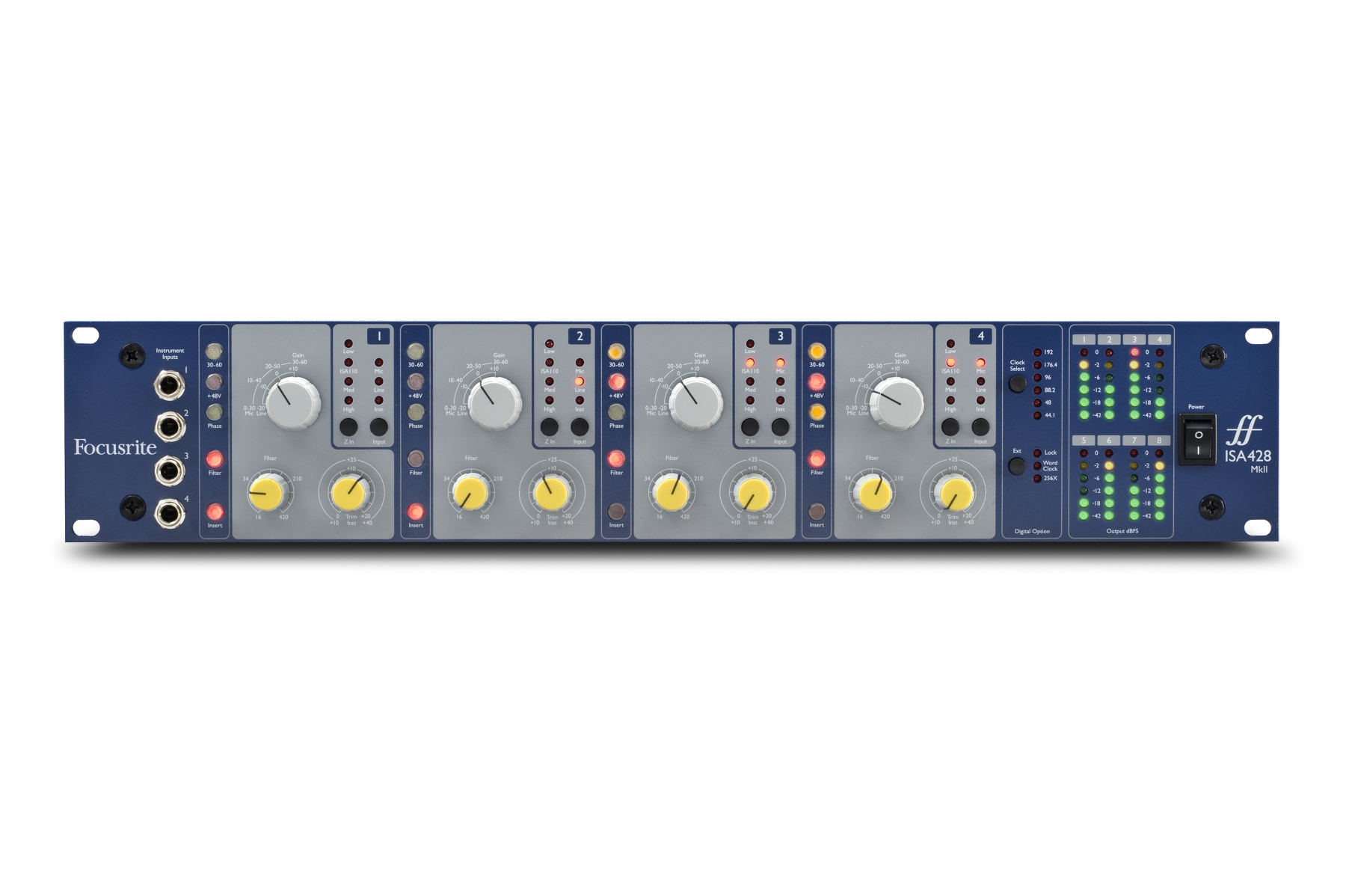

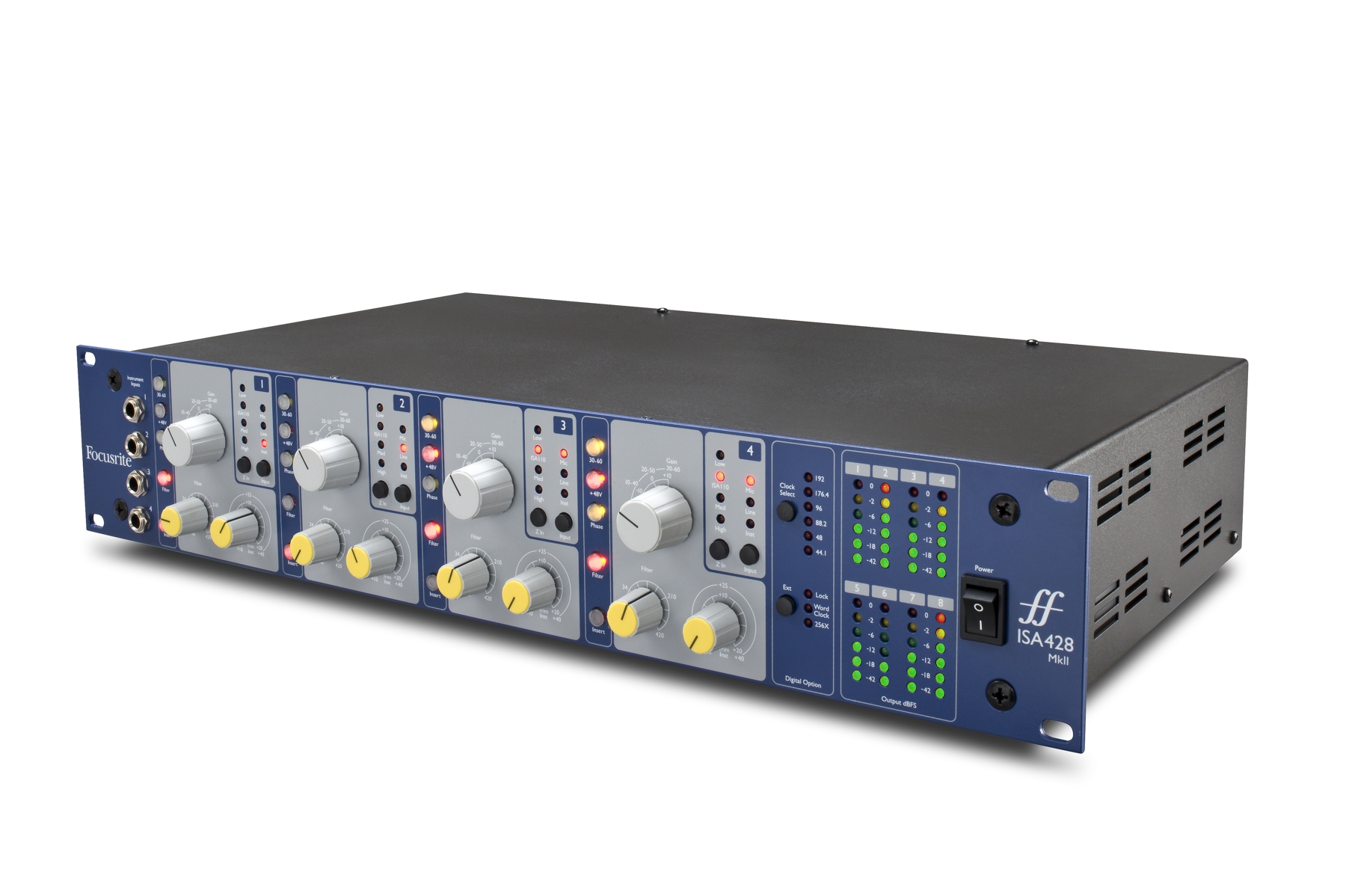

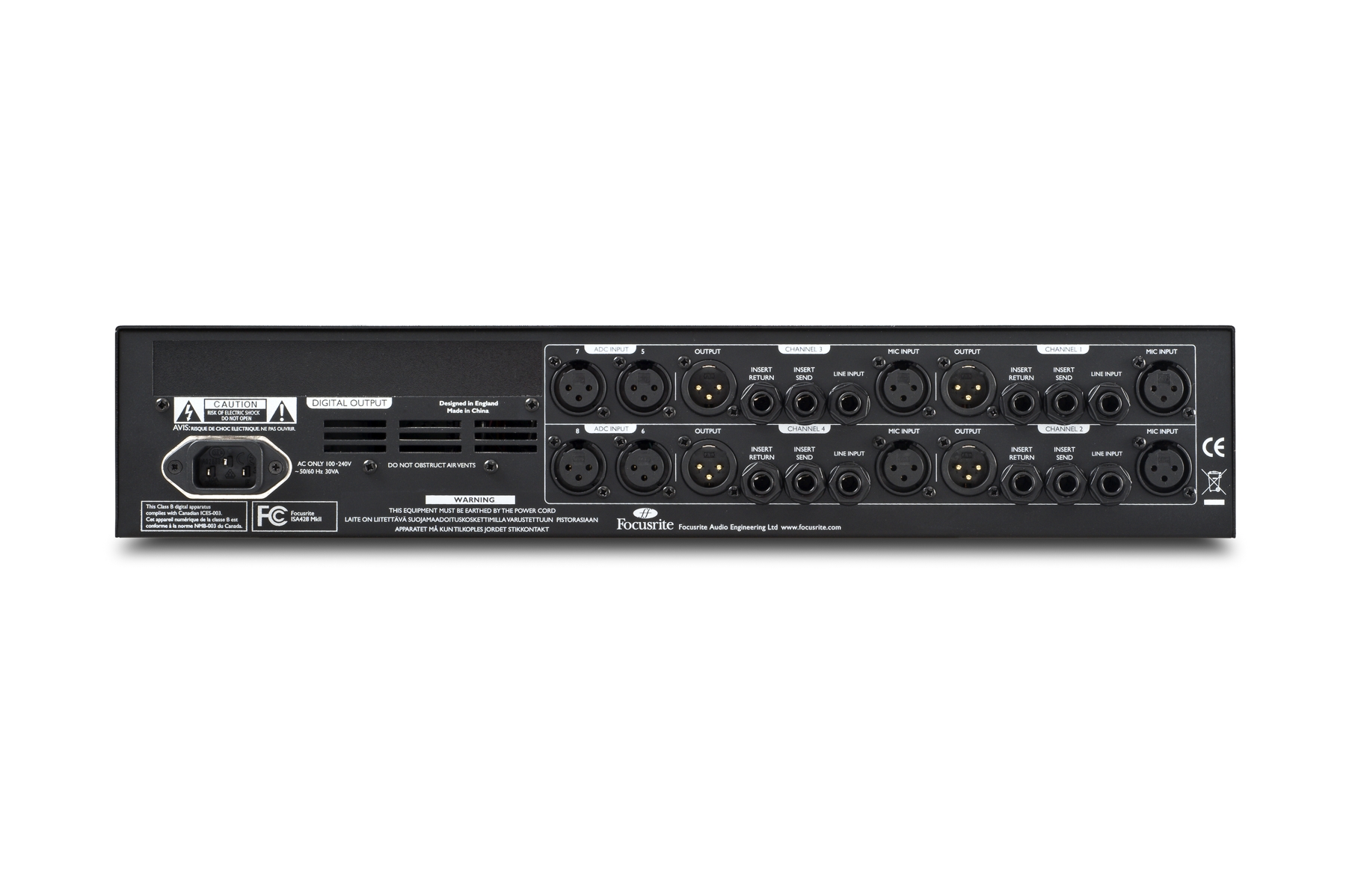

追加画像
