Module I/O
PRODIGY.MCは、1つのAスロット、2つのBスロット、8つのCスロットを備えています:
- Aスロット :オーディオ ネットワーク、マルチポートMADI、または、USB (モジュールあたり最大128ch)
- Bスロット :シングルポートMADI (モジュールあたり64ch)
- Cスロット :コンバーター(マイク/ライン、AD/DA)およびAES3 (モジュールあたり8チャンネル)
最大320入力と324出力で、チャンネルベースのルーティングマトリックスで管理されます。
Spec
- Sample rates
- 44.1, 48, 88.2, 96, 176.4, 192 kHz (+/- 12.5%)
- MADI formats
- 48k / 96k Frame, 56 / 64 channel, S/MUX
Analog I/O
- Analog I/O level (line)
- +15 / +18 / +24 dBu changeable via jumper on module
MIC8.HD.I
- Input sensitivity
- -55 dBu to +30 dBu
- EIN
- -128 dBu
- SNR
- -117.6 dBFS (20 Hz - 20 kHz) / -119.9 dB(A)
- THD @ -1 dBFS
- -119 dB
- Frequency response
- -0.15 dB (10 Hz) / -0.15 dB (20 kHz)
- PAD
- 30 dB (switchable)
- Phantom Power
- + 48 V (switchable)
MIC8.LINE.IO
- Input sensitivity
- -55 dBu to +24 dBu
- SNR
- -115 dBFS (20 Hz - 20 kHz) / -118 dB(A)@ 0dB Gain
- THD @ -1 dBFS
- -113 dB
- Frequency response
- -0.5 dB (10 Hz to FS/2)
- PAD
- 9 dB (switchable)
- Phantom Power
- + 48 V (switchable)
A/D
- SNR
- -115.5 dB RMS (20 Hz - 20 kHz) / -118 dB(A))
- THD @ -1 dBFS
- -113 dB
- Frequency response
- -0.15 dB (10 Hz) / -0.15 dB (20 kHz)
D/A
- SNR
- -117.6 dB RMS (20 Hz - 20 kHz) / -119.9 dB(A)
- THD @ -1 dBFS
- -119 dB
- Frequency response
- -0.5 dB (10 Hz) / -0.15 dB (20 kHz)
その他の設備
- Headphone Output #1
- 1 x 6.3 mm TRS jack, mono/stereo
Output level: max. +18 dBu
SNR: -115 dB RMS (20 Hz - 20 kHz) / -118 dB(A)
THD+N @ 0 dBFS: -105 dB @ 600 Ω - Headphone Output #2
- 1 x 3.5 mm TRS jack, mono/stereo
Output level: max. +12 dBu
SNR: -115 dB RMS (20 Hz - 20 kHz) / -118 dB(A)
THD+N @ 0 dBFS: -105 dB @ 600 Ω - Word Clock I/O
- 1 x coaxial BNC (75 Ω termination switchable), AES11 (DARS supported)
- GPIO
- 2 x GPI (MOSFET switch)
2 x GPO (MOSFET switch) - USB
- USB 2.0 ANDIAMO シリーズコントロール用
コミュニケーション
- Remote Software
- globcon software control
integrated web server with UI (HTML, JavaScript) - External Management / Remote Protocols
- JSON API
- Remote Network
- 1x RJ45 Gigabit Ethernet
Global
- Power supply
- 2 x 84 V to 264 V AC / 47 Hz to 63 Hz / safety class 1, phaseredundant
- Power Consumption
- 25 to 80 W, module dependent
- Display
- 5.0” Backlight LED LCD
IPS Transmissive
Resolution: 480 x 854 px - Local Control
- 1 x Encoder knob with push functionality
2 x Push-Buttons - 寸法
- Width 483 mm
Height 2 RU 89 mm
Depth 254 mm - 重さ
- 約10 kg

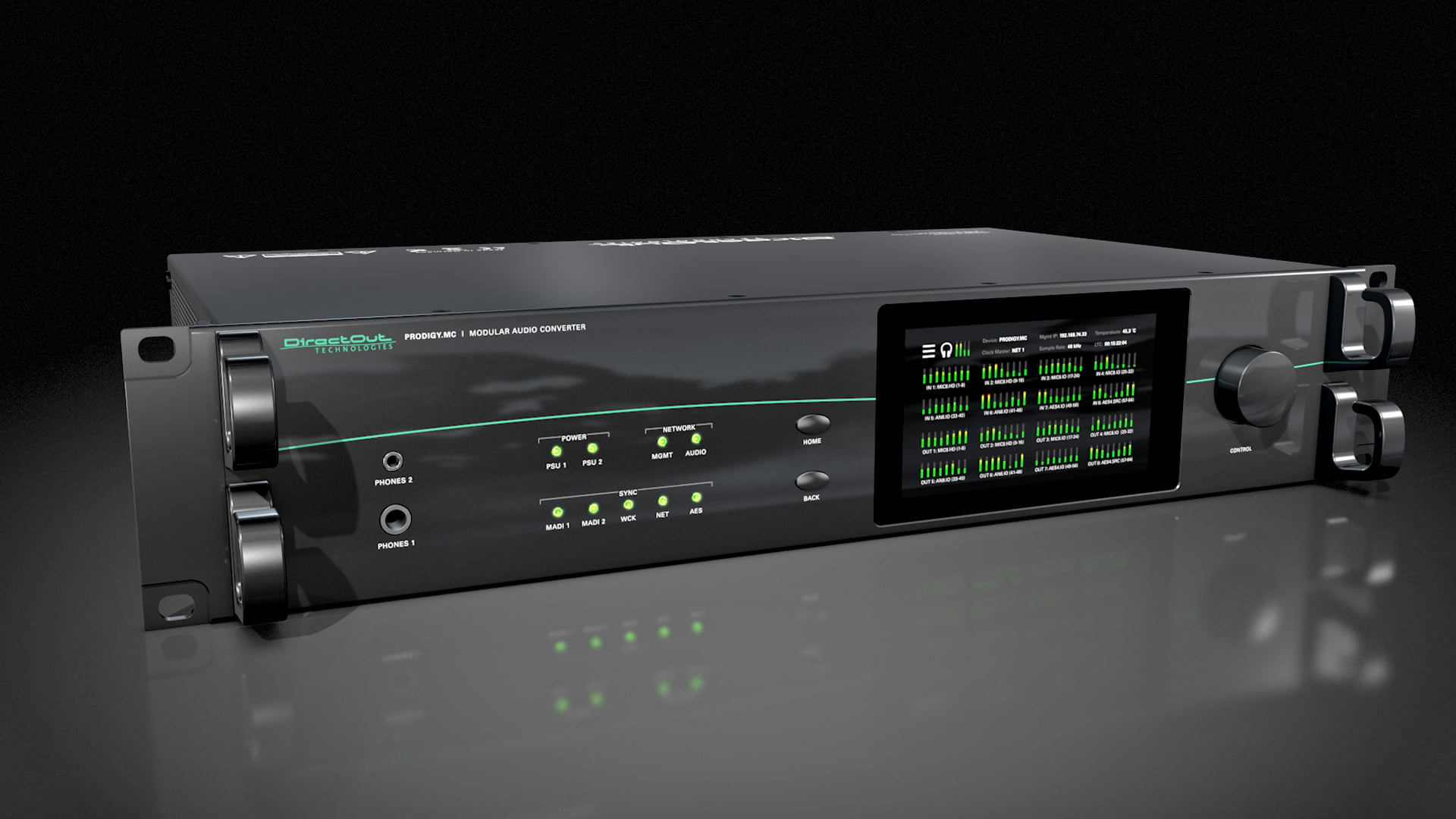

追加画像
