主な機能
- 最大192kHz/24bitのPCM録音、最大5.6MHzのDSD録音
- ADDA DIRECTモード搭載、高音質スタンドアローンAD/DAコンバーターとしても使用可能

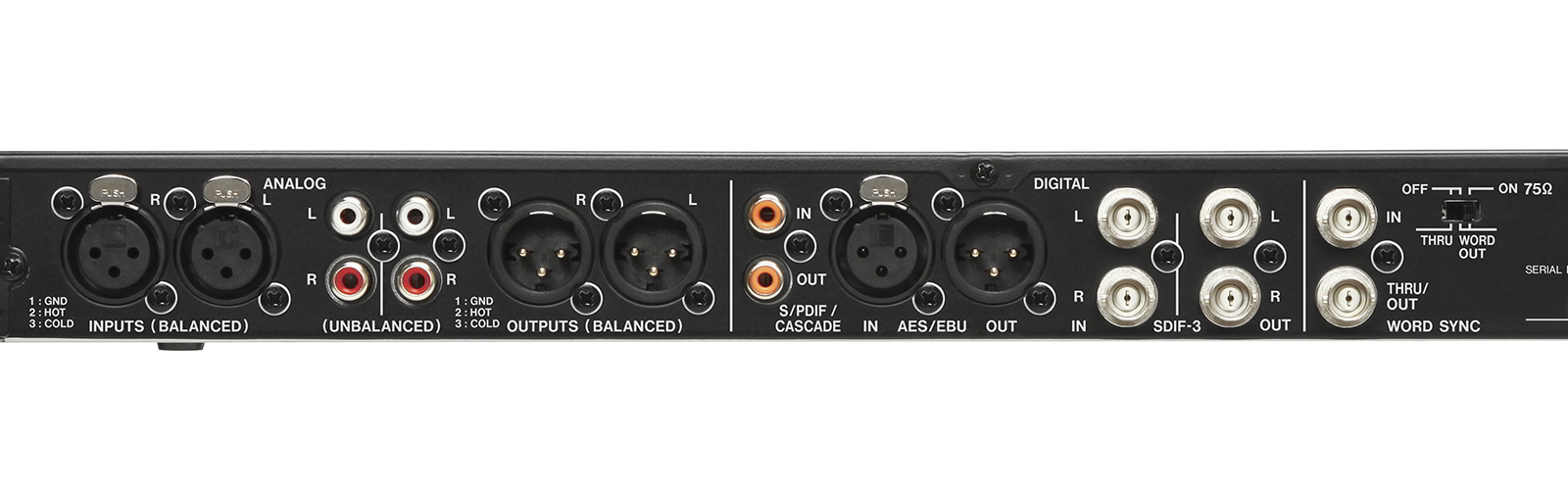

- 豊富な入出力
- アナログ: XLR、RCA
- デジタル: S/PDIF、AED/EBU、SDIF-3、DSD-raw
- 高精度(1ppm以下)TCXO搭載
- DAコンバーターにBurrBrown PCM1795を採用
- 複数台同期運転可能なカスケード機能
- 録音中、25秒ごとに録音データを自動で保存するオートファイルセーブ機能
- WORD IN/OUT/THRU
- SDXC(最大512G)カード対応
- 輝度調整機能を持った、視認性の高い24ドットレベルメーター
- 広視野角/高視認性の128x64ドット有機ELディスプレー
- マーク機能
- 誤操作を防止するパネルロック機能
- フォルダー/ファイル名入力や外部コントロール可能なUSBキーボード専用端子
- レベル調整可能なオシレーター
- アウトプットボリューム機能
- 再生もしくはSDカードとの相互コピーが可能なUSBメモリ用端子
- ワイヤレスリモコン付属(RC-10)
- 1Uラックマウントサイズ
Spec
- 対応メディア
- SD
- SDHCカード (4GB～32GB)、SDXCカード (64GB～512GB)
メディア排出方式:プッシュプッシュタイプ - USB
- USBメモリ
※再生およびSDカードとのファイルコピーのみ対応
- 録音再生フォーマット
- PCM
- 44.1 / 48 / 88.2 / 96 / 176.4 / 192kHz
16bit / 24bit - 録音時
- BWF (拡張子:.wav)
- 再生時
- BWF (拡張子:.wav)、WAV (拡張子:.wav)
- DSD
- 2.8224 / 5.6448 MHz
- 録音・再生時
- DSDIFF (拡張子:.dff)、DSF (拡張子:.dsf)
- チャンネル数
- 2チャンネル (ステレオ/モノラルx2)
- アナログ入力
- アンバランス
- コネクター
- RCAピンジャック
- 基準入力レベル
- –10dBV
- 最大入力レベル
- +6dBV
- 最小入力レベル
- –22dBV
- 入力インピーダンス
- 22kΩ以上
- バランス
- コネクター
- XLR-3-31相当 (1:GND、2:HOT、3:COLD)
- 基準入力レベル
- +4dBu、
+6dBu (最大入力レベルが+15dBuの場合のみ) - 最大入力レベル
- +15dBu、+18dBu、+20dBu、+22dBu、+24dBu
- 最小入力レベル
- -8dBu、
-6dBu (最大入力レベルが+15dBuの場合のみ) - 入力インピーダンス
- 10kΩ以上
- アナログ出力
- アンバランス
- コネクター
- RCAピンジャック
- 基準出力レベル
- -10dBV
- 最大出力レベル
- +6dBV
- 出力インピーダンス
- 200Ω以下
- バランス
- コネクター
- XLR-3-32相当 (1:GND、2:HOT、3:COLD)
- 基準出力レベル
- +4dBu、
+6dBu (最大入力レベルが+15dBuの場合のみ) - 最大出力レベル
- +15dBu、+18dBu、+20dBu、+22dBu、+24dBu
- 出力インピーダンス
- 100Ω以下
- デジタル入力
- S/PDIF, CASCADE
- アンバランス
- コネクター
- RCAピンジャック
- フォーマット
- IEC60958-3 (S/PDIF)
- 入力周波数
- SRC OFF時
- 44.1 / 48 / 88.2 / 96 / 176.4 / 192kHz
- SRC ON時
- 32～216kHz
- 許容周波数偏差
- +/-100ppm (SRC OFF時)
- AES/EBU
- バランス
- コネクター
- XLR-3-31相当 (1:GND、2:HOT、3:COLD)
- フォーマット
- AES3-2003 / IEC60958-4 (AES/EBU)
- 入力周波数
- SRC OFF時
- 44.1 / 48 / 88.2 / 96 / 176.4 / 192kHz
- SRC ON時
- 32～216kHz
- 許容周波数偏差
- +/-100ppm (SRC OFF時)
- SDIF-3
- アンバランス
- コネクター
- BNCコネクター x2 (L/R)
- フォーマット
- SONY SDIF-3 / DSD-raw
- クロック同期周波数
- 44.1kHz
- デジタル出力
- S/PDIF, CASCADE
- アンバランス
- コネクター
- RCAピンジャック
- フォーマット
- IEC60958-3 (S/PDIF)
- AES/EBU
- バランス
- コネクター
- XLR-3-32相当 (1:GND、2:HOT、3:COLD)
- フォーマット
- AES3-2003 / IEC60958-4 (AES/EBU)
- SDIF-3
- アンバランス
- コネクター
- BNCコネクター x2 (L/R)
- フォーマット
- SONY SDIF-3 / DSD-raw
- クロック同期周波数
- 44.1kHz
- WORD SYNC IN
- コネクター
- BNCコネクター
- 入力レベル
- 5V TTL相当
- 入力インピーダンス
- 75Ω +/-10%
- 入力周波数
- 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz
- WORD SYNC OUT
- コネクター
- BNCコネクター
- 出力レベル
- 5V TTL相当
- 出力インピーダンス
- 75Ω +/-10%
- 入力電源
- DC12V
- ACアダプター
- DC INPUT
- DC IN 12V、XLR-4-31相当 (1:GND、4:HOT)
- 消費電力
- 15W (最大)
- 外形寸法
- 幅
- 215mm
- 高さ
- 61mm
- 奥行き
- 237mm
- 質量
- 約2.0kg
- 動作温度
- +5～+35°C
- 動作湿度
- 20～80% (結露のないこと)
録音
- 周波数特性
- PCM
- 20～20kHz +0.1dB/-0.5dB (Fs=44.1k/48kHz, JEITA)
20～40kHz +0.1dB/-1dB (Fs=88.2k/96kHz, JEITA)
20～80kHz +0.1dB/-6dB (Fs=176.4k/192kHz, JEITA) - DSD
- 20～50kHz +0.1dB/-3dB (DSD, JEITA)
20～100kHz +0.1dB/-12dB (DSD, JEITA)
- 歪率
- 0.003%以下 (Ref:-16dB/BALANCED、JEITA)
0.005%以下 (UNBALANCED、JEITA) - S/N比
- PCM (24bit)
- 113dB以上 (Ref:-20dB/BALANCED、JEITA)
111dB以上 (UNBALANCED、JEITA) - DSD
- 106dB以上 (Ref:-20dB/BALANCED、AES-17 20k LPF)
104dB以上 (UNBALANCED、AES-17 20k LPF)
- クロストーク (1kHz)
- 105dB以上 (JEITA)
再生
- 周波数特性
- PCM
- 20～20kHz +/-0.1dB (Fs=44.1k/48kHz, JEITA)
20～40kHz +0.1dB/-0.3dB (Fs=88.2k/96kHz, JEITA)
20～80kHz +0.1dB/-3dB (Fs=176.4k/192kHz, JEITA) - DSD
- 20～50kHz +0.1dB/-3dB (DSD, JEITA)
20～100kHz +0.1dB/-12dB (DSD, JEITA)
- 歪率
- 0.003%以下 (Ref:-16dB/BALANCED、JEITA)
0.001%以下 (UNBALANCED、JEITA) - S/N比
- PCM
- 118dB以上 (Ref:-20dB/BALANCED、JEITA)
116dB以上 (UNBALANCED、JEITA) - DSD
- 116dB以上 (Ref:-20dB/BALANCED、AES-17 20k LPF)
114dB以上 (UNBALANCED、AES-17 20k LPF)
- ※RoHSに対応しています。
- ※0 dBu = 0.775 Vrms、0 dBV = 1 Vrms
- ※仕様および外観は改善のため予告なく変更することがあります。
録音時間
SDカード (1GB当たり)- PCM
- WAV-16 bit
- 44.1kHz: 90分
48kHz: 85分
88.2kHz: 45分
96kHz: 42分
176.4kHz: 22分
192kHz: 21分 - WAV-24 bit
- 44.1kHz: 60分
48kHz: 55分
88.2kHz: 30分
96kHz: 25分
176.4kHz: 15分
192kHz: 13分
- DSD
- DSD
- 2.8MHz: 22分
- DSDIFF
- 5.6MHz: 11分
SD 動作確認済みメディアリスト
