Spec
- 映像
- 映像処理
- 4:2:2(Y/Pb/Pr)、8ビット
- 映像チャンネル数
- 8チャンネル
- 入力映像フォーマット
- HDMI IN 1~4:
480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p ※1
576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p ※2
1080/23.98p, 1080/24p
2160/59.94p, 2160/60p, 2160/29.97p, 2160/30p ※1, ※3
2160/50p, 2160/25p ※2, ※3
2160/23.98p, 2160/24p ※3
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
※リフレッシュ・レートは、各解像度の最大値です
※CEA-861-E、VESA DMT Version 1.0 Revision 11準拠
※1920×1200/60Hz:Reduced blanking
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます
※フレーム・レートの設定が50Hzのとき、SVGA(800×600)~SXGA+(1400×1050)の入力リフレッシュ・レートは、75Hzになります
※HDMI IN 1はRoland FILL+KEY信号に対応
※1 フレーム・レート59.94Hz、60Hz設定時
※2 フレーム・レート50Hz設定時
※3 HDMI IN 3、4のみ対応
SDI IN 1~4:
720/59.94p ※1, ※3
720/50p ※1, ※4
1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p ※2, ※3
1080/50i, 1080/50p, 1080/25p ※2, ※4
1080/23.98p, 1080/24p ※2
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※1 システム・フォーマット 720p設定時
※2 システム・フォーマット 1080iまたは1080p設定時
※3 フレーム・レート 29.97Hz、30Hz、59.94Hz、60Hz設定時
※4 フレーム・レート 25Hz、50Hz設定時 - 出力映像フォーマット
- HDMI OUT 1~3、SDI OUT 1~2:
720/59.94p ※1, ※4
720/60p ※1, ※5
720/50p ※1, ※8
1080/59.94i ※2, ※4
1080/60i ※2, ※5
1080/50i ※2, ※8
1080/59.94p ※3, ※4
1080/60p ※3, ※5
1080/29.97p ※3, ※6
1080/30p ※3, ※7
1080/50p ※3, ※8
1080/25p ※3, ※9
1080/23.98p ※3, ※10
1080/24p ※3, ※11
※1 システム・フォーマット 720p設定時
※2 システム・フォーマット 1080i設定時
※3 システム・フォーマット 1080p設定時
※4 フレーム・レート 59.94Hz設定時
※5 フレーム・レート 60Hz設定時
※6 フレーム・レート 29.97Hz設定時
※7 フレーム・レート 30Hz設定時
※8 フレーム・レート 50Hz設定時
※9 フレーム・レート 25Hz設定時
※10 フレーム・レート 23.98Hz設定時
※11 フレーム・レート 24Hz設定時
USB STREAM:
1080/59.94p, 720/59.94p, 640 x 480/59.94p ※1
1080/60p, 720/60p, 640 x 480/60p ※2
1080/29.97p, 720/29.97p, 640 x 480/29.97p ※3
1080/30p, 720/30p, 640 x 480/30p ※4
1080/50p, 720/50p, 640 x 480/50p ※5
1080/25p, 720/25p、640 x 480/25p ※6
1080/23.98p, 720/23.98p、640 x 480/23.98p ※7
1080/24p, 720/24p、640 x 480/24p ※8
※非圧縮(YUY2)と圧縮(Motion JPEG)に対応
※1 フレーム・レート(USB Out)59.94Hz設定時
※2 フレーム・レート(USB Out)60Hz設定時
※3 フレーム・レート(USB Out)29.97Hz設定時
※4 フレーム・レート(USB Out)30Hz設定時
※5 フレーム・レート(USB Out)50Hz設定時
※6 フレーム・レート(USB Out)25Hz設定時
※7 フレーム・レート(USB Out)23.98Hz設定時
※8 フレーム・レート(USB Out)24Hz設定時
DIRECT STREAM:
720/59.94p ※1, ※3
720/60p ※1, ※4
720/29.97p ※1, ※5
720/30p ※1, ※6
720/50p ※1, ※7
720/25p ※1, ※8
1080/59.94p ※2, ※3
1080/60p ※2, ※4
1080/29.97p ※2, ※5
1080/30p ※2, ※6
1080/50p ※2, ※7
1080/25p ※2, ※8
1080/23.98p ※2, ※9
1080/24p ※2, ※10
※1 システム・フォーマット720p設定時
※2 システム・フォーマット1080p設定時
※3 フレーム・レート(Stream&Record)59.94Hz設定時
※4 フレーム・レート(Stream&Record)60Hz設定時
※5 フレーム・レート(Stream&Record)29.97Hz設定時
※6 フレーム・レート(Stream&Record)30Hz設定時
※7 フレーム・レート(Stream&Record)50Hz設定時
※8 フレーム・レート(Stream&Record)25Hz設定時
※9 フレーム・レート(Stream&Record)23.98Hz設定時
※10 フレーム・レート(Stream&Record)24Hz設定時 - 配信・録画
- オーディオ・ビデオ
プロトコル:RTMP、RTMPS、SRT(Caller、Listener)
コンテナ:FLV(RTMP、RTMPS)、MPEG2-TS(SRT)
録画ファイル・フォーマット:MP4
コーデック: H.264、ターゲット・ビットレート最大20,000kbps、 AAC-LC、16bit、48kHz、ステレオ、ターゲット・ビットレート最大384kbps
※配信・録画フォーマット、ビデオ・プレーヤー/SRT入力で扱うフォーマットのいずれかが1080/30pを超える場合、配信・録画機能とビデオ・プレーヤー/SRT入力機能を同時に使用できません。
※配信・録画ビットレート設定と、ビデオ・プレーヤー/SRT入力のビットレートの合計が20,000kbpsを超える場合、配信・録画機能とビデオ・プレーヤー/SRT入力機能を同時に使用できません。
オーディオ
録画ファイル・フォーマット:WAV
コーデック: リニアPCM、16bit、48kHz、ステレオ - ビデオ・プレーヤー/SRT入力
- ビデオ・プレーヤー
ファイル・フォーマット:MP4
コーデック: H.264、平均ビットレート20,000kbps以下、最大1080/60p、プログレッシブ AAC-LC、16bit、48kHz、ステレオ
SRT入力
プロトコル:SRT(Caller、Listener)
コンテナ:MPEG2-TS
コーデック: H.264、平均ビットレート20,000kbps以下、最大1080/60p、プログレッシブ AAC-LC、16bit、48kHz、ステレオ
※配信・録画フォーマット、ビデオ・プレーヤー/SRT入力で扱うフォーマットのいずれかが1080/30pを超える場合、配信・録画機能とビデオ・プレーヤー/SRT入力機能を同時に使用できません。
※配信・録画ビットレート設定と、ビデオ・プレーヤー/SRT入力のビットレートの合計が20,000kbpsを超える場合、配信・録画機能とビデオ・プレーヤー/SRT入力機能を同時に使用できません。 - 静止画(Still Image)
- Bitmap File(.bmp)最大1920×1080、24ビットカラー、非圧縮
PNG File(.png)最大1920×1080、24ビットカラー
JPEG File(.jpg .jpeg)最大1920×1080、24ビットカラー
※最大32枚まで内蔵不揮発メモリーに記憶可能
※SDカード、USBメモリーに書き出し可能
※PNGアルファ・チャンネル対応 - 映像エフェクト
- 切り替え:カット、ミックス(ディゾルブ/FAM/NAM)、ワイプ(8種類)、スプリット(2種類)
合成:ピクチャー・イン・ピクチャー×2(四角型、丸型、菱型)、キー×2(ルミナンス・キー、クロマ・キー)、DSK(ルミナンス・キー、クロマ・キー、アルファ・キー、エクスターナル・キー)、Roland FILL+KEYモード
その他:マルチビュー(3種類)、左右反転、上下反転、静止画キャプチャー、静止画再生、アウトプット・フェード(音声、映像:白または黒)、テスト・パターン出力、配信ディレイ - 音声
- 音声処理
- サンプル・レート:24ビット、48kHz
- 音声チャンネル数
- 28チャンネル
- オーディオ・フォーマット
- USB STREAM(入力/出力):リニアPCM、16ビット、48kHz、2ch
Bluetooth(入力):リニアPCM、16ビット、48kHz、2ch
HDMI IN:リニアPCM、24ビット、48kHz、2ch
HDMI OUT:リニアPCM、24ビット、48kHz、8ch
SDI IN:リニアPCM、24ビット、48kHz、2ch(SMPTE 299M準拠)
SDI OUT:リニアPCM、24ビット、48kHz、8ch(SMPTE 299M準拠) - オーディオ・プレーヤー
- ファイル・フォーマット:WAV(リニアPCM、16bit、48kHz/44.1kHz、ステレオ)
※最大64曲まで内蔵不揮発メモリーに記憶可能 - オーディオ・エフェクト
- チャンネル・エフェクト:ハイ・パス・フィルター、エコー・キャンセラー、アンチ・フィードバック、ノイズゲート、ディエッサー、コンプレッサー、4バンドイコライザー、ボイス・チェンジャー、ディレイ、オート・ミキシング マスター・エフェクト:リバーブ、4バンドイコライザー、コンプレッサー/リミッター、ラウドネス・オート・ゲイン・コントロール、アダプティブ・ノイズ・リダクション、ロー・フリケンシー・カット、15バンドGEQ、ディレイ その他:アウトプット・フェード、テスト・トーン出力
- 共通部
- 外部記録メディア
- SDHC/SDXCカード(市販品)
USBメモリー(市販品)
※ビデオ録画にはSDXCカードが必要です。 - その他機能
- シーン・メモリー(32個)
マクロ・コントロール(100個)
シーケンサー・コントロール(1,000ステップ)
パネル・ロック機能
EDIDエミュレーター
オート・スイッチング
オート・インプット・ディテクト
スマート・タリー
リモート・カメラ制御(最大8台)
外部RECコントロール
メニュー言語(英語、日本語、简体中国語) - 接続端子
- 映像入力端子
- HDMI IN 1~4:HDMIタイプA×4
※HDCP対応
※マルチフォーマット対応
SDI IN 1~4:BNCタイプ×4
※SMPTE 424M(SMPTE 425M-AB)、292M準拠 - 映像出力端子
- HDMI OUT 1~3:HDMIタイプA×3
※HDCP対応
HDMI IN 3~4 THRU:HDMIタイプA×2
※HDCP対応
SDI OUT 1~2:BNCタイプ×2
※SMPTE 424M(SMPTE 425M-AB)、292M準拠
USB STREAM:USB Type-C(R) - 音声入力端子
- アナログ:
AUDIO IN 1、2:コンボ・タイプ(XLR、TRS標準)、ファンタム電源(DC 48V、10mA Max)
AUDIO IN 3/L、4/R:RCAピン・タイプ
デジタル:
USB STREAM:USB Type-C(R)
Bluetooth
HDMI IN 1~4:HDMIタイプA×4
SDI IN 1~4:BNCタイプ×4 - 音声出力端子
- アナログ:
AUDIO OUT 1、2:XLRタイプ
PHONES:ステレオ標準タイプ
デジタル:
USB STREAM:USB Type-C(R)
Bluetooth
HDMI OUT 1~3:HDMIタイプA×3
HDMI IN 3~4 THRU:HDMIタイプA×2
SDI OUT 1~2:BNCタイプ×2 - その他の端子
- USB HOST:USB Aタイプ(USBメモリー用、USBテンキーを接続してのリモート用)
USB STREAM:USB Type-C(R)(パソコンやiPadを接続してのリモート用。Roland Graphics Presenter対応)
Bluetooth:iPadを接続してのリモート用
CTL/EXP 1、2:TRS標準タイプ(フットスイッチ、エクスプレッション・ペダルを接続してのリモート用)
TALLY/GPIO:25ピンD-subタイプ(メス)(TALLY/GPO:16、GPI:8)
RS-232:9ピンD-subタイプ(オス)(外部制御用)
DIRECT STREAM:RJ-45、1000BASE-T(配信、SRT入出力、外部制御用) - オーディオ入出力規格
- 規定入力レベル
- AUDIO IN 1、2:-64~+4dBu(最大入力レベル:+24dBu)
AUDIO IN 3/L、4/R:-10dBu(最大入力レベル:+10dBu) - 入力インピーダンス
- AUDIO IN 1、2:8.4kΩ
AUDIO IN 3/L、4/R:10kΩ - 規定出力レベル
- AUDIO OUT 1、2:+4dBu(最大出力レベル:+24dBu)
PHONES:92mW+92mW(32Ω負荷時) - 出力インピーダンス
- AUDIO OUT 1、2:600Ω
PHONES:33Ω - その他
- Bluetooth
- 標準規格Ver 5.0
対応プロファイル:A2DP(オーディオ)、GATT(MIDI over Bluetooth Low Energy)
対応コーデック:SBC(SCMS-T方式によるコンテンツ保護に対応) - ディスプレイ
- 4.3インチ TFTカラーLCD:480×272ドット
- 電源
- ACアダプター
- 消費電流
- 2.1A
- 消費電力
- 51W
- 動作温度
- 0~+40℃
- 外形寸法
- 396 (幅) x 254 (奥行) x 103 (高さ) mm
- 質量
- 3.5kg(ACアダプターを除く)
- 付属品
- 保証書
スタートアップ・ガイド
「安全上のご注意」チラシ
ACアダプター
電源コード - 別売品
- フットスイッチ:BOSS FS-5U、FS-6、FS-7
エクスプレッション・ペダル:EV-5、EV-30、BOSS FV-500L、FV-500H - ※0dBu=0.775Vrms
※本製品の電磁適合性規格は、FCC Part 15 Class Aです。
追加画像
クリックで別ウインドウで拡大します。

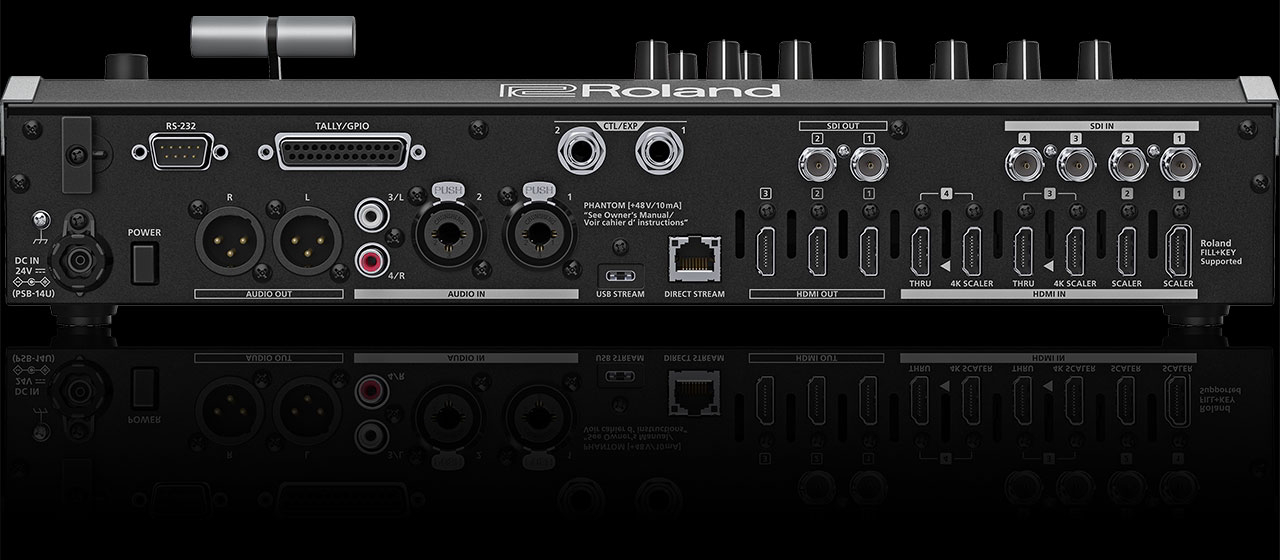

![V-80HD背面画像 V-80HD背面画像](/webshop/upload/save_image/108892R.jpg)
