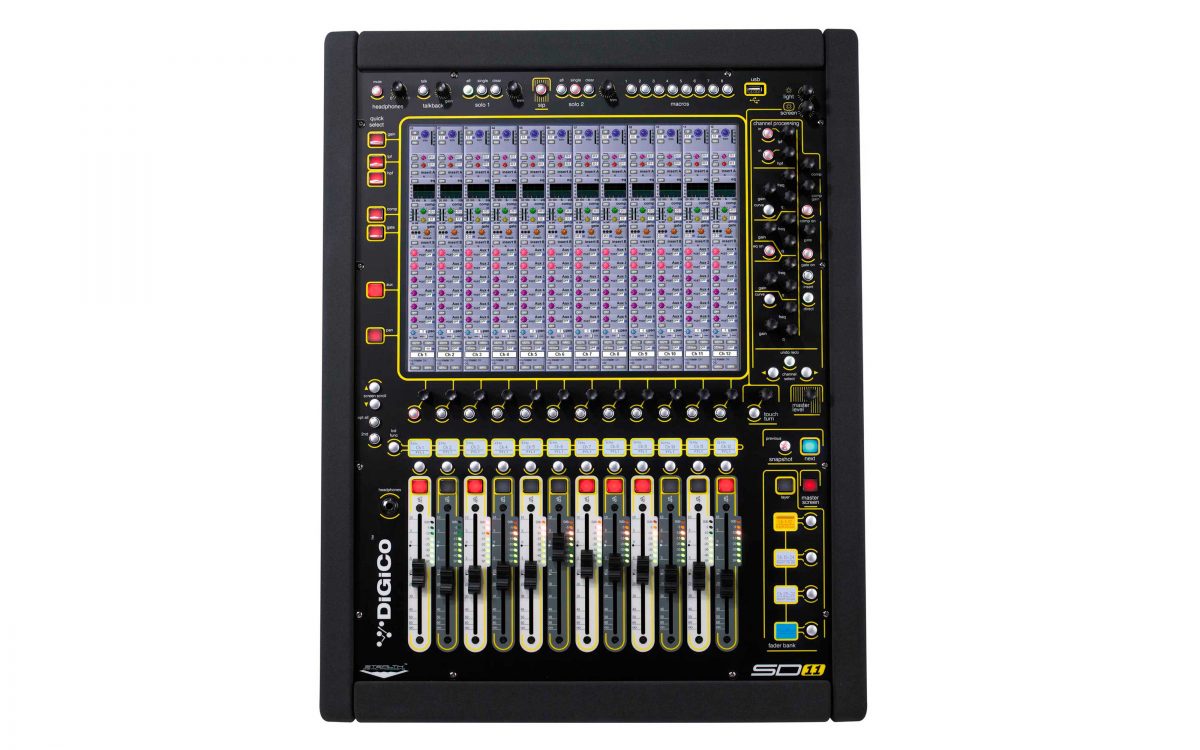

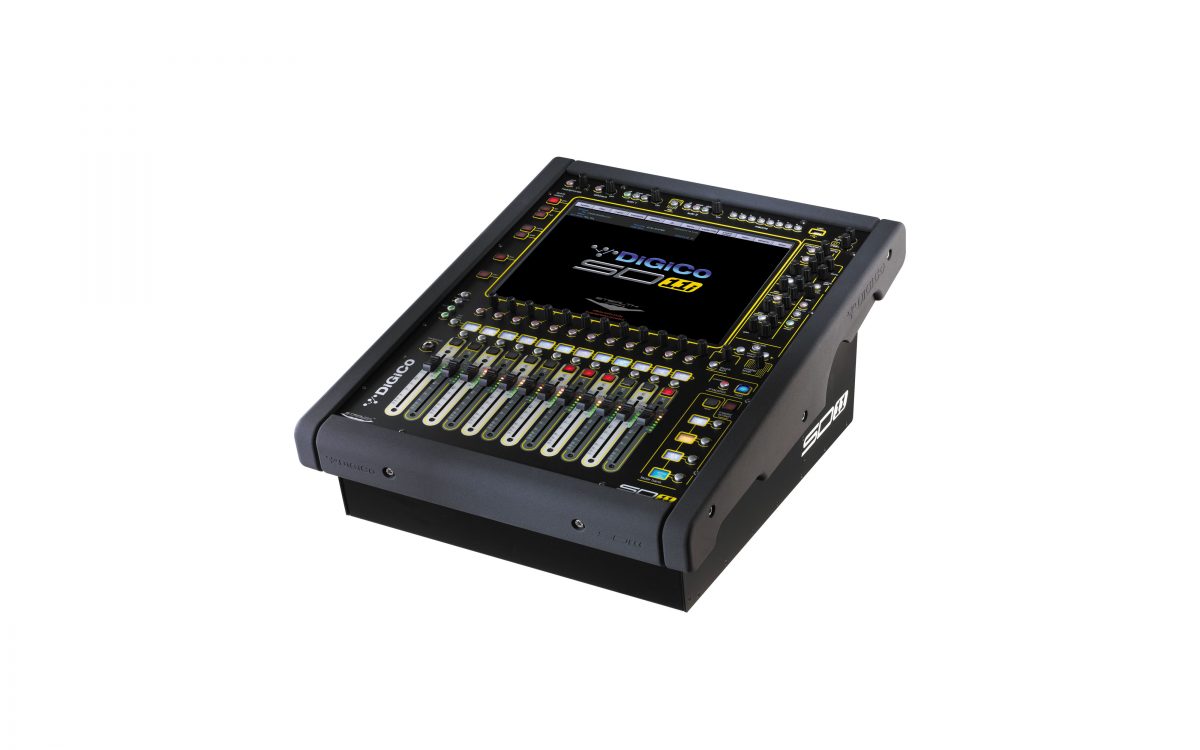

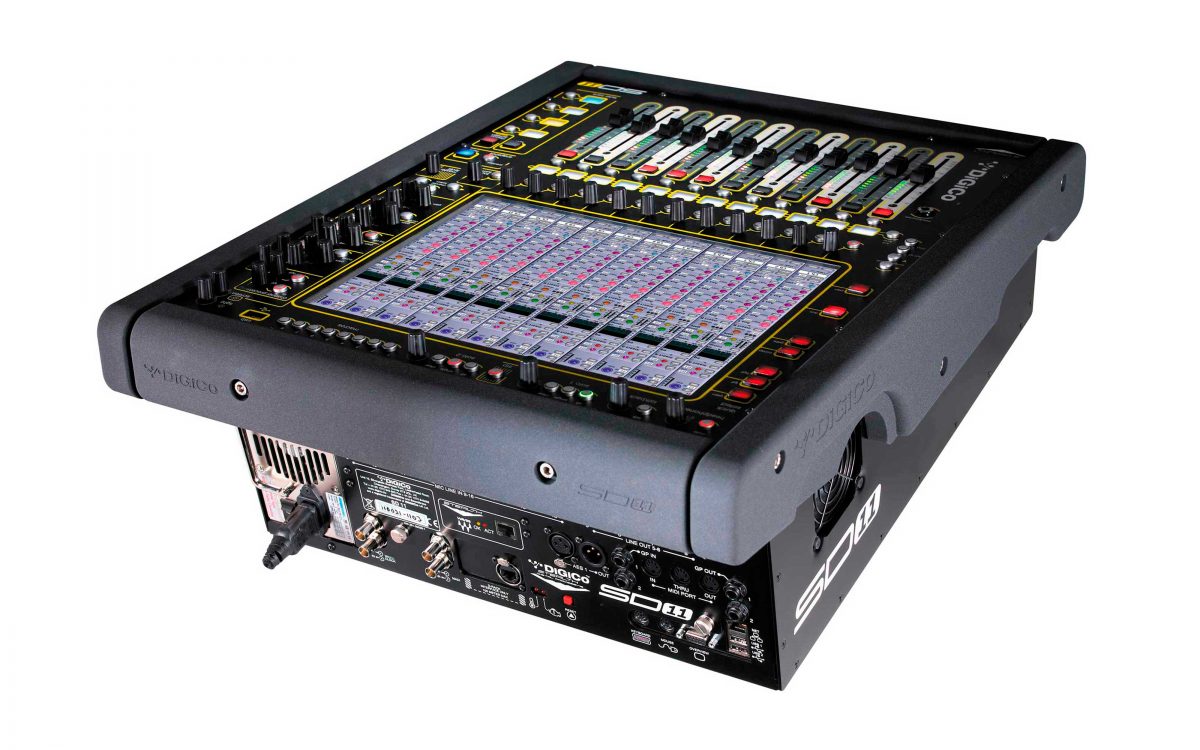

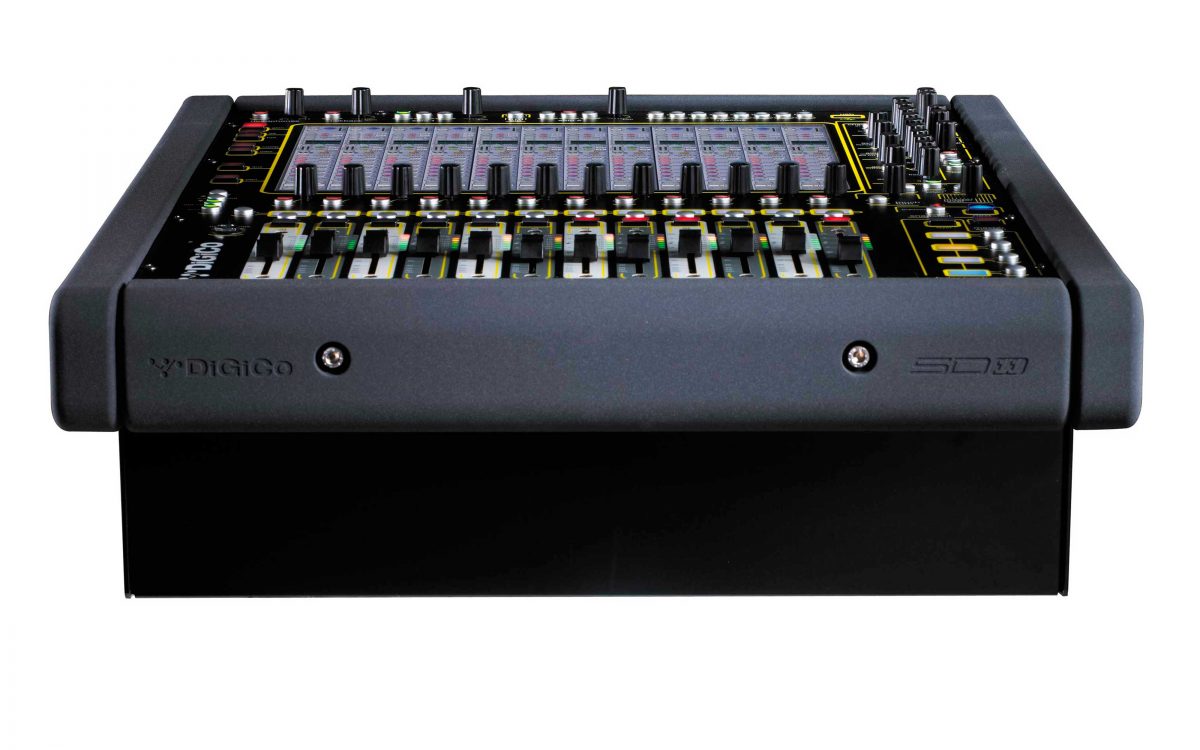

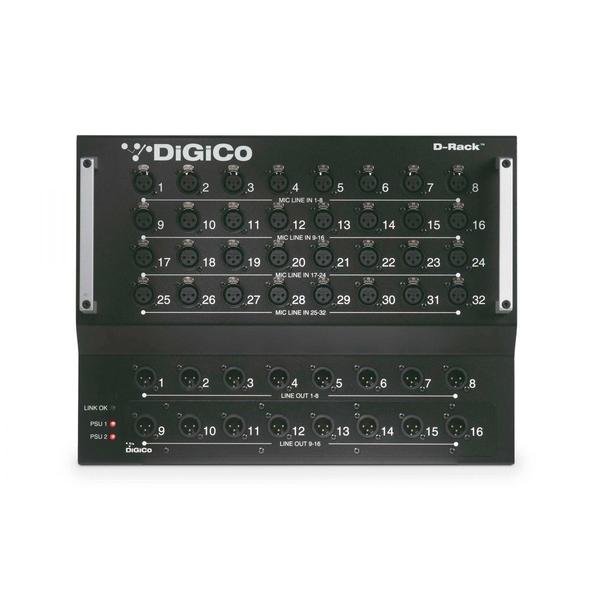

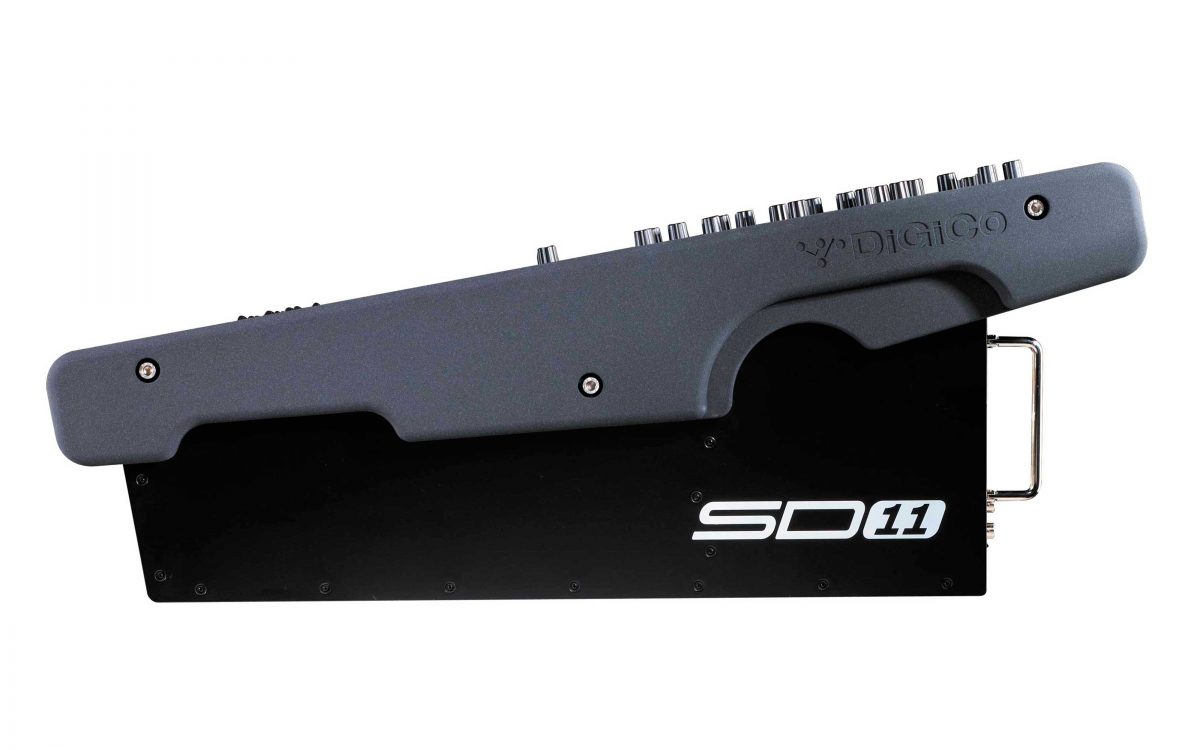

DiGiCo SD11i with D-Rack

入出力性能

フェーダー数

12

サブフェーダー数

-

入力チャンネル

80

バス

24

ソロバス

2(モノ/ステレオ/サラウンド(※1)より選択)

マトリクス

最大12×8

コントロールグループ

選択式(VCA、ムービングフェーダー、ミュートグループ)×8

イコライザー

32バンドGEQ(±12dB)×12

内蔵エフェクター

ステレオエフェクター×8

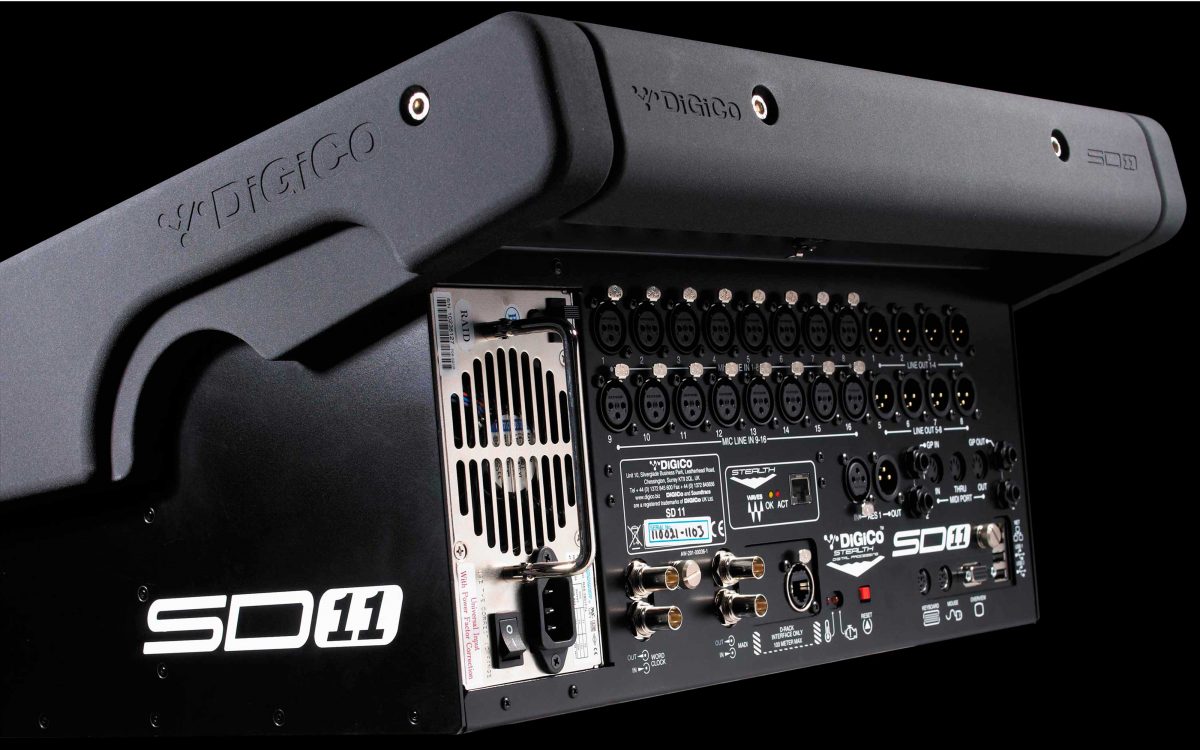

ローカルI/O

マイク/ライン入力

16

ライン出力

8

AES/EBU入出力(※2)

1

MADIインターフェース

MADIインターフェース

1(75ΩBNC コネクター×2)
1(CAT5コネクター)

オプチカル(Optocore)インターフェース

オプチカル(Optocore)インターフェース

1(オプション)

MIDIインターフェース

MIDIインターフェース

In / Out / Thru

外部ディスプレイポート

外部ディスプレイポート

VGA
DB-15 ミニメス(解像度1024×768)×1

外部同期

外部同期

ワードクロック、MADI

USB2.0 ポート

USB2.0 ポート

3

GPI

GPI

1/4インチジャック×2

GPO

GPO

1/4インチジャック×2

ヘッドホン出力

ヘッドホン出力

標準フォーンジャック×2、インピーダンス : 8〜600Ω

ライト端子

ライト端子

XLR3:1.2〜12V×1

音響特性

サンプリングレート

96/48kHz

レイテンシー

2ms(代表値)

内部プロセッシング

最大40bitフローティングポイント演算

AD/DA変換

24bit

周波数特性

20Hz〜20kHz(±0.6dB)

THD+N

0.05%以下(定格ゲイン、10dB入力@1kHz)

クロストーク

90dB以上(40Hz〜15kHz)

残留ノイズ

-90dBu以下(代表値 : 20Hz〜20kHz)

マイク等価入力ノイズ

-126dB以上

最大出力レベル

+22dBu(標準仕様)

最大入力レベル

+26dBu

入力チャンネル/AUX/グループ/マトリクス

アナログゲイン(入力チャンネルのみ)

+10dB〜+60dB (-20dB PAD)

デジタルトリム

-40dB〜+40dB

ディレイ

最大1.3秒

ローパス/ハイパスフィルター

20Hz〜20kHz、24dB/oct

インサート

2系統(EQ/ダイナミクスのプリ/ポスト)

パラメトリックEQ

4バンド

ダイナミックEQ

115ch

ダイナミクス

コンプレッサー、ゲート、ディエッサー、ダッカー

ソロバス

ソロバス1/ソロバス2/両方、オートソロ

最大ラック数/DMIスロット/UB-MADI

最大ラック数

16

DMIスロット

-

UB-MADI(サンプリングレート48kHz時)

-

電源、消費電力、寸法(W×H×D)、質量

電源

内部電源×1(AC100V、50/60Hz)

消費電力

ピーク時:175W

起動時:195W

寸法(W×H×D)、質量

483×232×577mm、22.2kg(アームレストなし)

※1. ブロードキャストバージョン(SD11B)のみの仕様
