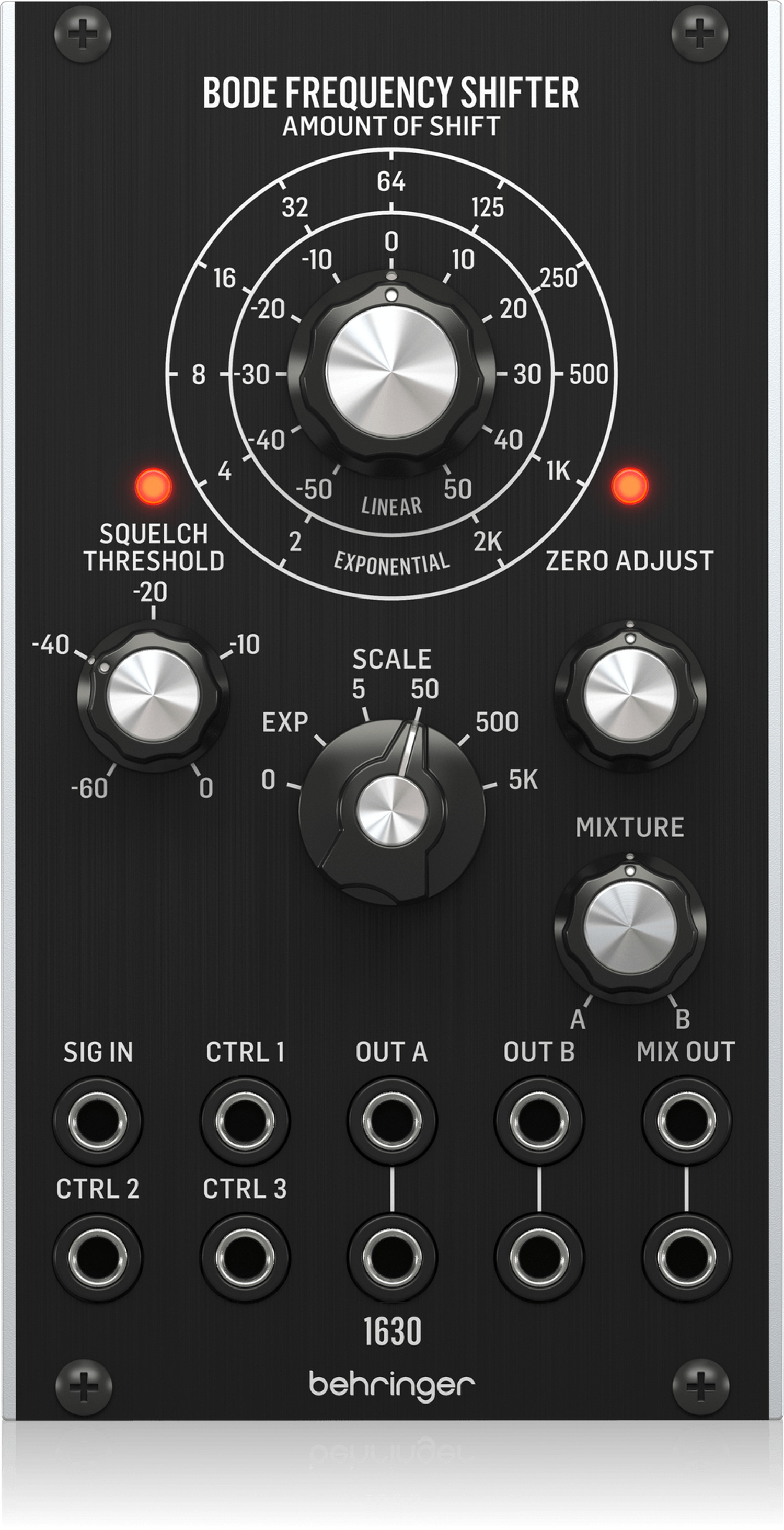

Spec
- コネクティビティ Signal入力:3.5mm TS, ACカップリング, 50kΩ, 最大+12dB
Control入力:3.5mm TS, DCカップリング, 100kΩ, 10V
Output A出力:3.5mm TS, DCカップリング, 1kΩ, 最大+12dB, 周波数シフトの位相反転なし
Output B出力:3.5mm TS, DCカップリング, 1kΩ, 最大+12dB, 周波数シフトの位相反転あり
Mix Outputs出力:3.5mm TS, DCカップリング, 1kΩ, 最大+12dB, Output AまたはB、または両方
Test Connector:1 x 12ピン 0.1"オスヘッダー, 1kΩアンバランス, Var OSC, Fixed OSC 1&2, BFO Filters 1&2, Dome Filters 1&2, Out 1&2, Squelch enable link, GND
- コントロール シフト量:最大±5 kHz範囲
ゼロアジャスト:±220 Hz範囲
スケールロータリースイッチ:0(OFF), EXP +2Hz ～ +2kHz, 1V/oct LIN ±5 Hz, ±50 Hz, ±500 Hz, ±5 kHz
スケルチスレッショルド:-60dBu ～ 0dBu
MIX:Output AおよびOutput B間のPAN量
- システム 周波数範囲:30 Hz ～ 16kHz
入力から出力までのゲイン:ユニティ
- 電源 ユーロラック電源:110mA@+12V, 110mA@-12V
- サイズ/重さ サイズ:128.5 x 70.8 x 53.3 mm(H x W x D)
ユーロラック:14HP
重さ:0.172 Kg

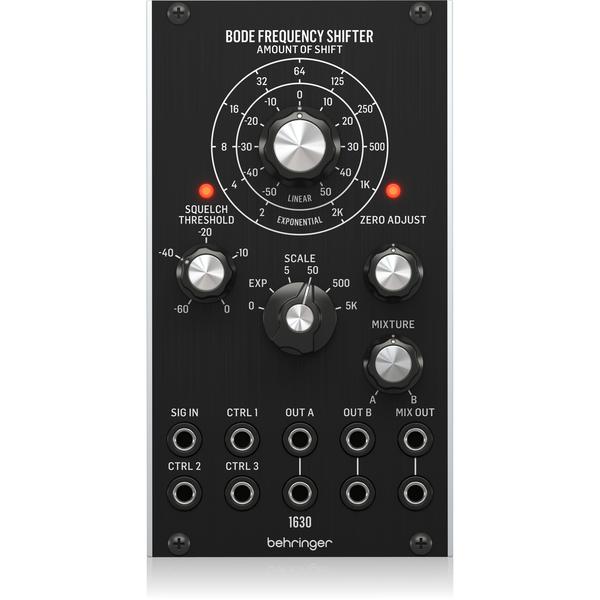

追加画像
