特徴
- StageConnectとUltranetシステム用のバランスXLRライン出力16系統を備えたブレイクアウト・ボックス
- 他のStageConnectデバイスやMidas HUB4、MR18/M32、DL16/DL32などのUltranetトランスミッター用のアナログ出力ボックスとしても使用可能。
- StageConnect 32チャンネル・オーディオを数ミリ秒のレイテンシーで、24ビット非圧縮PCM, 44.1/48 kHzを標準XLRマイクまたはDMXケーブルを使用して伝送可能
- 2台をカスケード接続し、1台のStageConnectソースから合計32の低レイテンシー・アナログライン出力を供給可能
- バランスのマイクケーブルを使用したステージ上やサイド・ラック間の柔軟な接続が可能
- 双方向のオーディオ・コンフィギュレーションとコントロール・データ、12 VDC / 18 Wのリモート・パワーに対応
- マスター・モードではチェーンした他のStageConnectデバイスとマルチチャンネル・オーディオのやり取りが可能
- マスター・モードまたは、StageConnectやUlyranetの入力ストリームに同期したスレーブとして動作可能
- スタンドアローンでの使用とStageConnect Master出力のリモート・パワー供給が可能な外部パワーサプライ
Spec
- プロセッシング
- D/A コンバータ
- 24-Bit, 48/44.1 kHz, 114 dB
- StageConnect バス容量
- 32 ch, 24-Bit PCM audio
- I/O latency
- ≤0.5 mS
- コネクター
- アナログ出力
- 16 x XLR オス、バランス
- インピーダンス
- 100Ω アンバランス / 200Ω バランス
- 最大入力レベル
- +21 dBu
- Ultranet
- 2 x RJ45
- 最大STP CAT5e ケーブル長
- 75 m
- StageConnec
- 1 XLR オス、1 XLR メス
- シールドバランス110-Ohm DMX ケーブル
- 最大 40 m
- USB
- Type B
- システム
- 周波数特性
- 20 Hz - 20 kHz ±0.2 dB
- ダイナミックレンジ
- 110 dB
- クロストーク(@ 1 kHz、隣接チャネル)
- 110 dB
- ノイズ(20 Hz - 20 kHz 帯域幅)
- -90 dBFS
- 歪
- 0.004% / 1 kHz / 0 dBu in
- 電源
- パワーサプライ
- 12 VDC / 2.5 A (30 W) 専用アダプタ付属
SLAVE XLR(メス)またはMASTER XLR(オス)経由電源 DC12V/1.5A(18W) - 消費電力
- 9 W
- フィジカル
- 標準動作温度範囲
- 5 - 45℃
- 寸法
- 49 x 483 x 169 mm
- 重量
- 2.2 kg

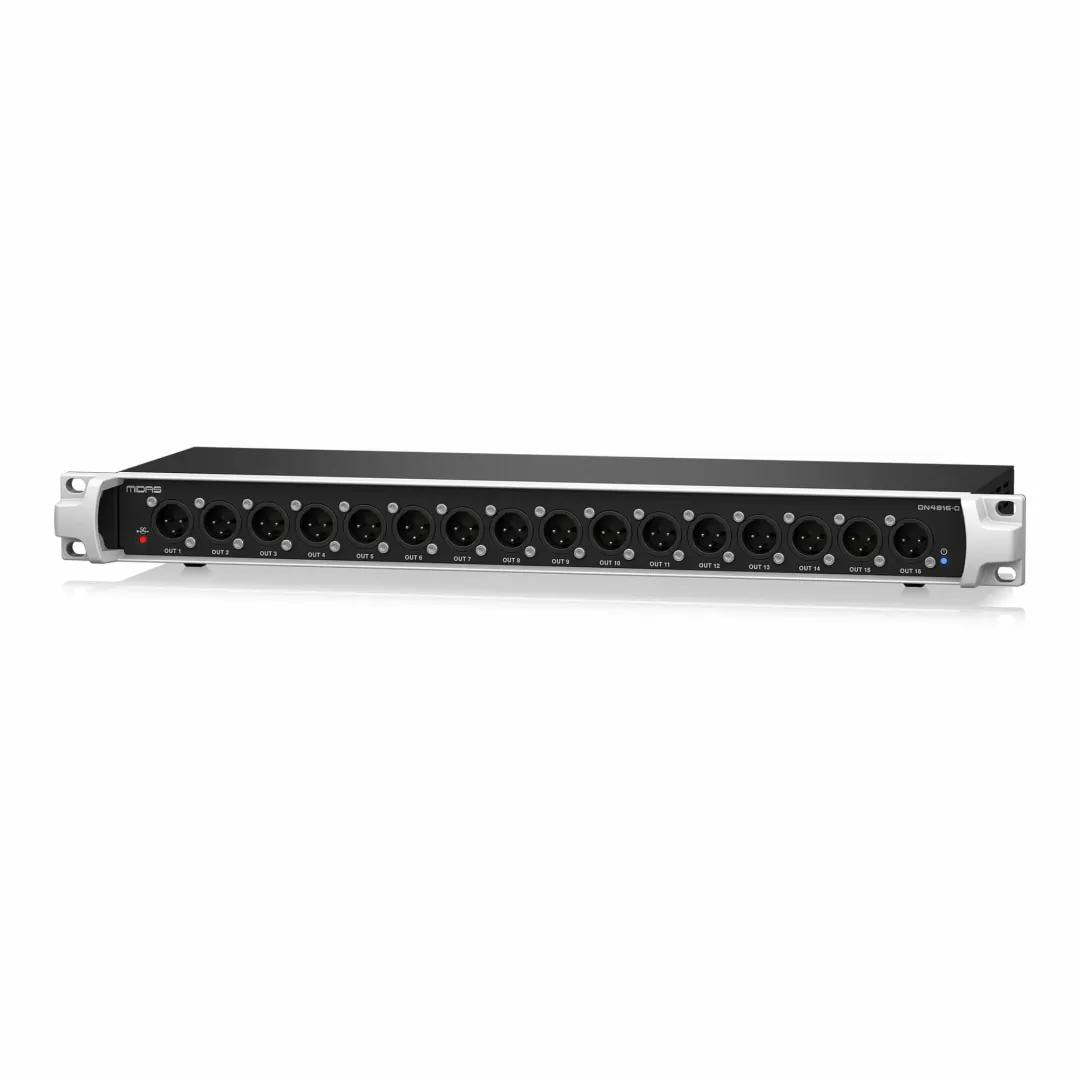

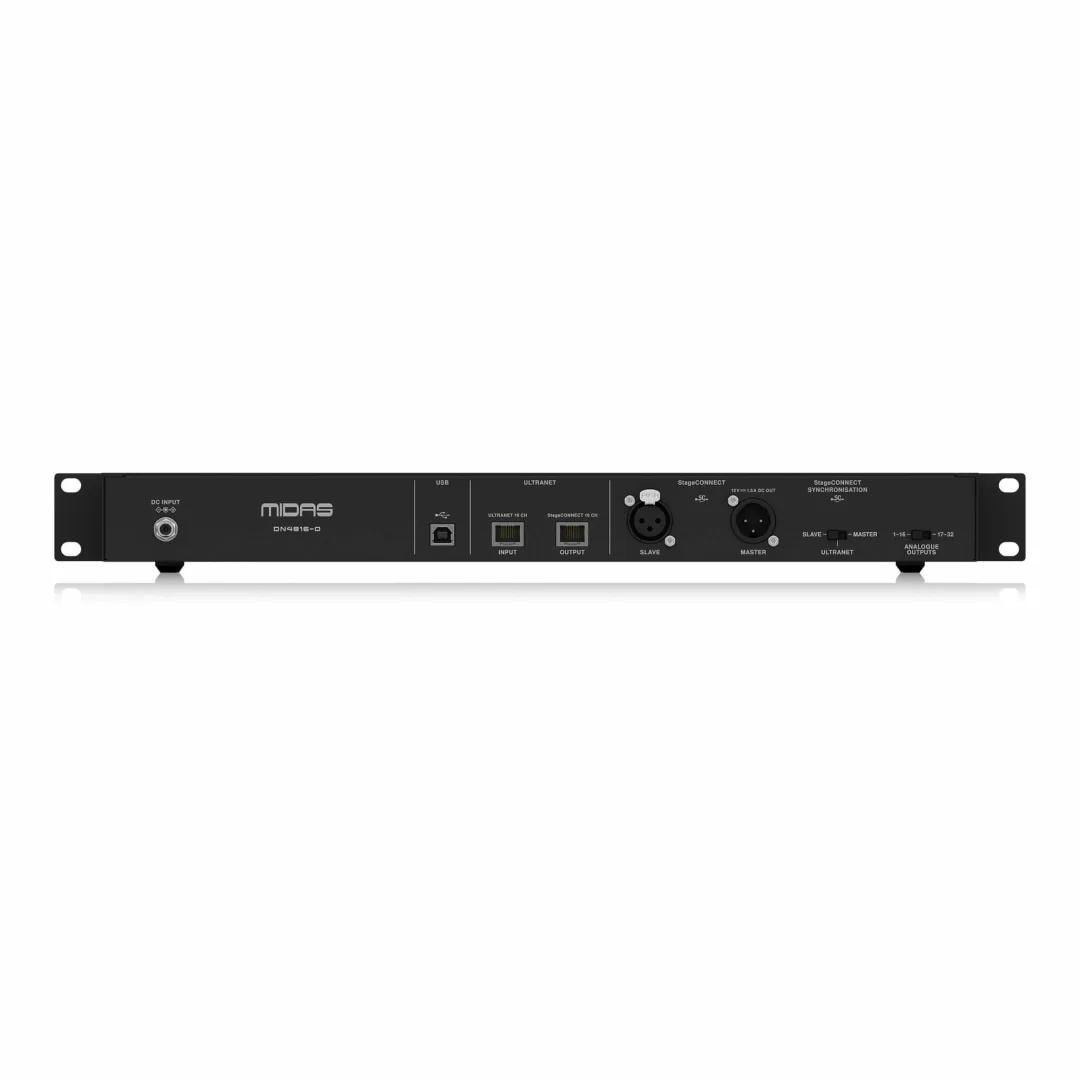

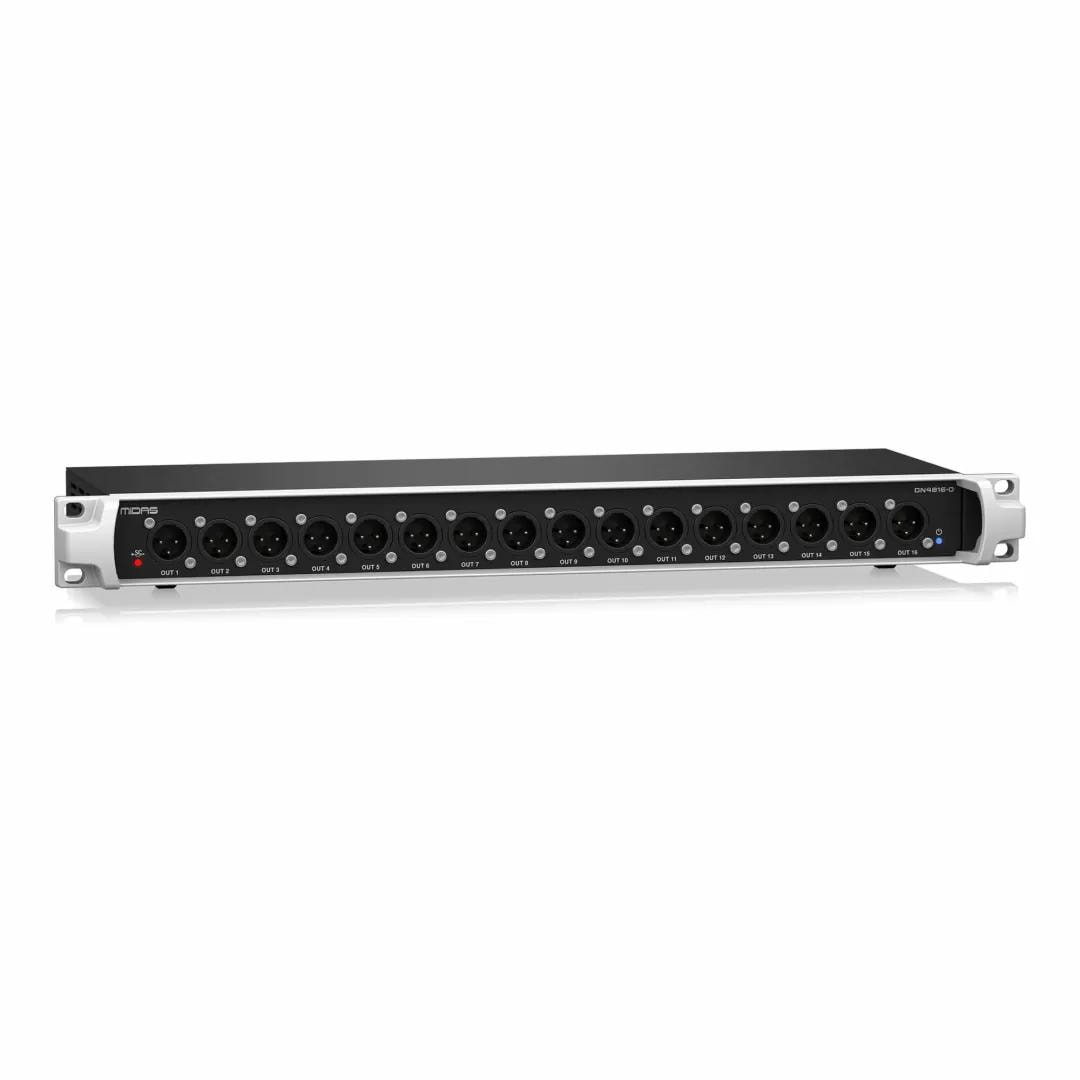

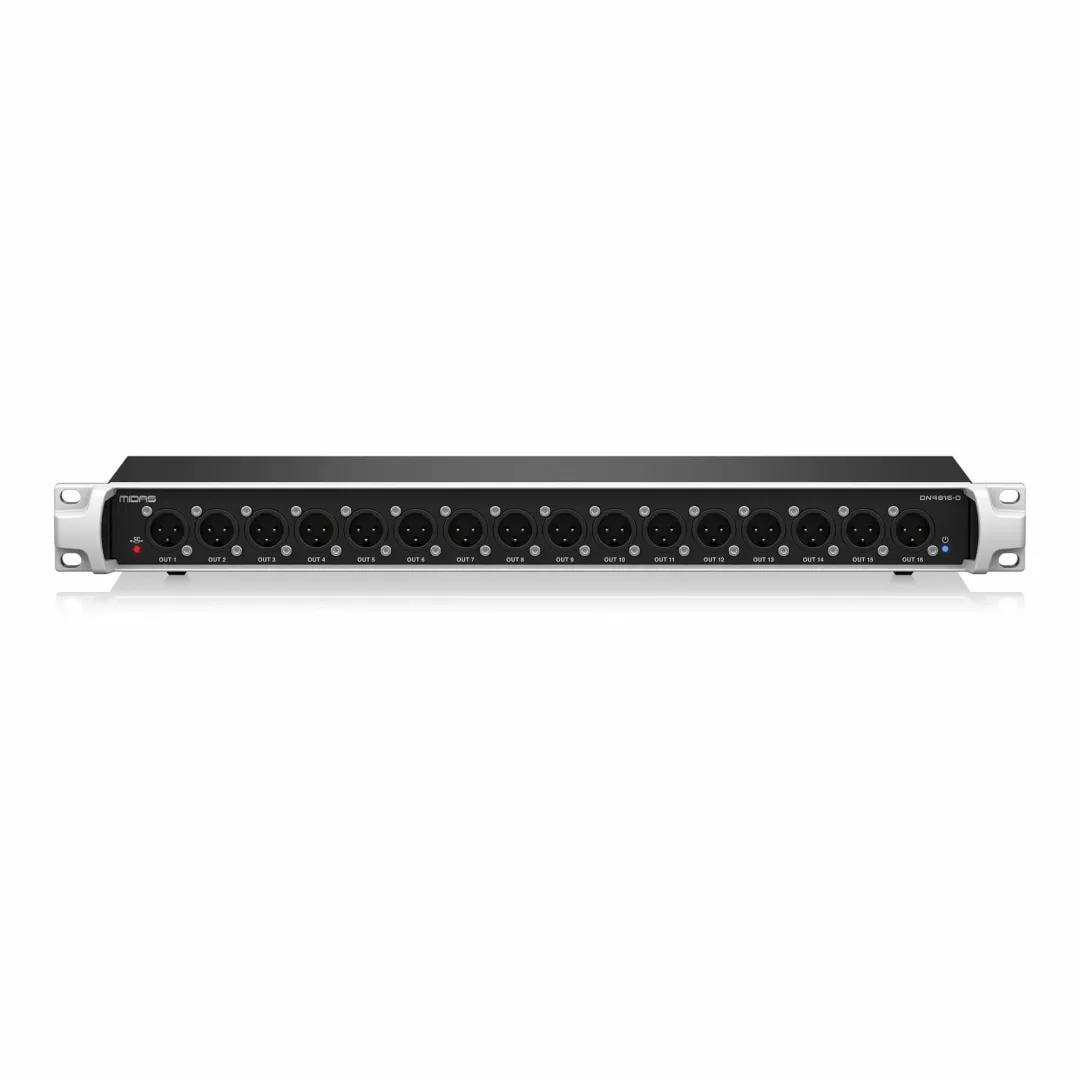

追加画像
