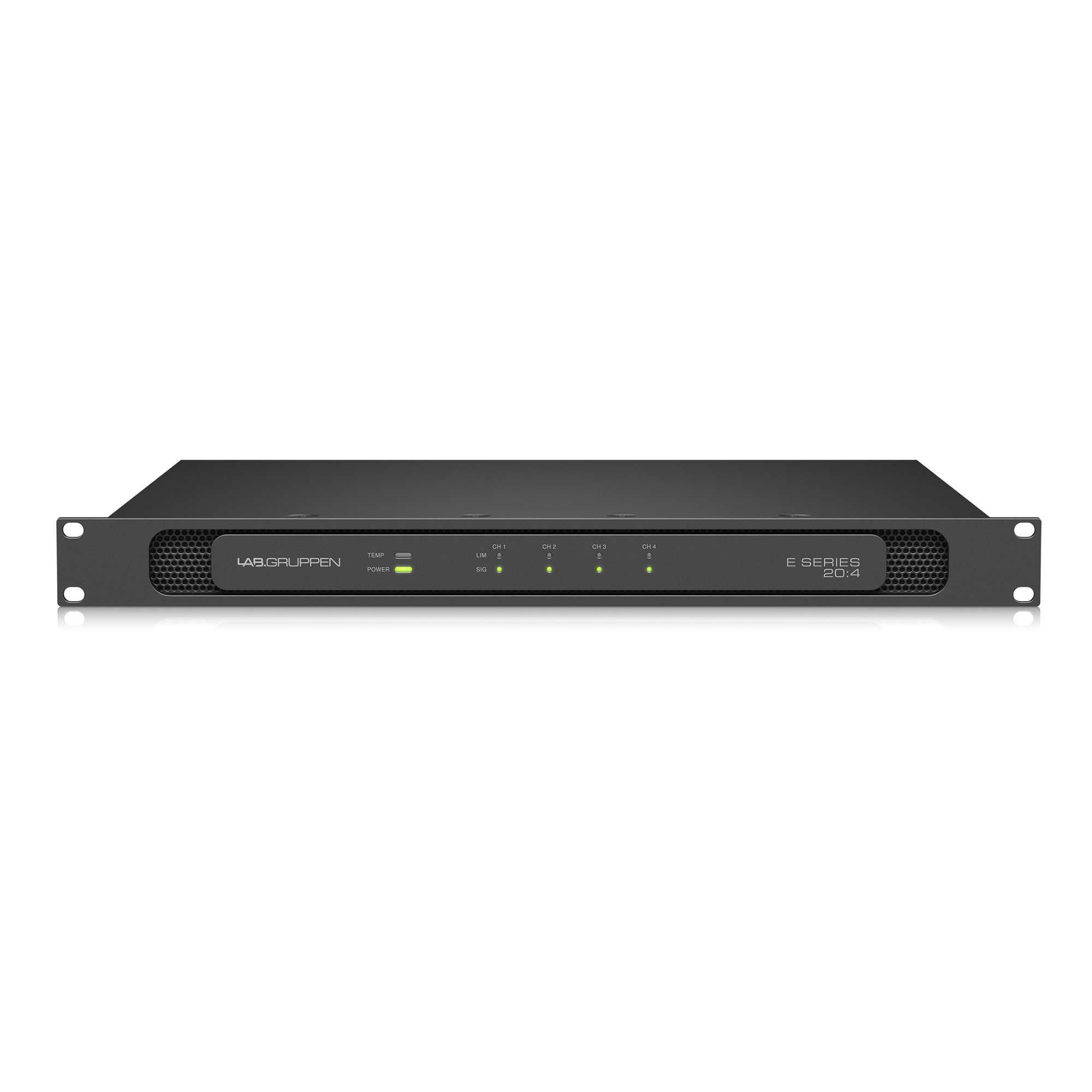

商品概要
- 合計2000W、4チャンネル出力を搭載。1Uサイズユニットでラックスペースを大幅に削減します。
- チャンネル毎にローインピーダンス / ハイインピーダンスを選択した出力が可能です。
- 2Ω / 500W x 4、4Ω / 500 W x 4、8Ω / 500W x 4、16Ω / 500W x 4、Hi-Z 70 V / 500W x 4、Hi-Z 100 V / 500W × 4
- 非対称のチャンネルローディングにより異なるインピーダンスでも効率よく最大出力を分散させることを実現します。
- 発熱を抑えながら、低消費電力を実現したEシリーズは、設備の配電および冷却システムへの負担を軽減します。
- 高効率パワーアンプ・テクノロジーIDEEA(IntelliDrive Energy Efficient Amplifier)アウトプットはLab.gruppen社独自のD級アンプの技術に基づき、優れた性能を実現します。
- Rail Sense Limiter(RSL)により、定電圧伝送時やローインピーダンス時のどちらでも信号のクリッピングを大幅に低減します。
Spec
- 一般
- 出力数: 4
最大出力: 2000 W
最大出力電圧: 141 Vp / 100 V rms
最大出力電流: 16.3 A rms - 最大出力パワー(全チャンネル使用時)
- 2 Ω: 1 dBu: 500 W @ 45 V モード
4 Ω: 4 dBu: 1000 W @ 45 V モード
8 Ω: 3 dBu: 500 W @ 70 V モード
16 Ω: 3 dBu: 500 W @ 100 V モード
70 V: 4 dBu: 500 W @ 70 V モード
100 V: 4 dBu: 500 W @ 100 V モード - 最大出力パワー(1チャンネル使用時)
- 2 Ω: 4 dBu: 900 W @ 42 V モード
4 Ω: 4 dBu: 1750 W @ 70 V モード
8 Ω: 4 dBu: 1250 W @ 100 V モード
16 Ω: 4 dBu: 625 W @ 100 V モード
70 V: 4 dBu: 1450 W @ 70 V モード
100 V: 4 dBu: 1000 W @ 100 V モード - パフォーマンス
- 歪み率(20 Hz - 20 kHz @ 1 W into 8 Ω): < 0.1%
歪み率 @ 1 kHz, 1 dB below clipping: < 0.05%
SN比: 106 dBA
クロストーク(1 kHz): > 70 dB
周波数特性: 2 Hz - 40 kHz
インプット・インピーダンス: 20 kΩ
同相信号除去比(Common Mode Rejection): 50 dB
アウトプット・インピーダンス: 25 mΩ - リミッター/ ゲイン
- LIMIT スイッチ (各チャンネル): 3 ポジション: A, B 及び C
最大出力電圧, LIMITスイッチ pos A: 141 Vp / 100 V rms
最大出力電圧, LIMITスイッチ pos B: 100 Vp / 70 V rms
最大出
力電圧, LIMITスイッチ pos C: 70 Vp / 50 V rms
ゲイン切替: 26 dB, 32 dB, 38 dB, 1.2 V, 1.4 V, 1.9 V, 2.3 V, 2.8 V, 及び 3.5 V
